Какой минимально допустимый радиус изгиба оптического кабеля?

28 апреля 2016

Минимально допустимый радиус изгиба оптического кабеля зависит от его внешнего диаметра. В соответствии с «Правилами применения оптических кабелей связи, пассивных оптических устройств и устройств для сварки оптических волокон», утверждёнными приказом Министерства информационных технологий и связи Российской Федерации от 19 апреля 2006 года, №47, п. 2.3.1 и табл. 2.4, — оптический кабель должен быть устойчив к различным механическим воздействиям, в том числе к статическим изгибам (таблица 1).

Параметр

Воздействие

Устойчивость к статическим изгибам

20 циклов изгибов на угол ± 90° с радиусом не более 20-ти кратного внешнего диаметра при нормальной температуре окружающей среды и при температуре окружающей среды минус 10°С

Таблица 1. Требования к устойчивости ОК от изгиба

Таким образом, для верного расчёта минимально допустимого радиуса изгиба оптического кабеля, согласно правилам, внешний диаметр ОК умножается на 20. Для примера, внешний диаметр кабеля — 12 мм, минимальный радиус изгиба равен 240 мм. Делаем вывод, что минимальный радиус изгиба оптического кабеля зависит от его внешнего диаметра.

Потери на макроизгибах

Радиус изгиба ОК оказывает влияние на радиус изгиба оптического волокна, так как оно находится непосредственно внутри оптического кабеля. При соблюдении минимального радиуса изгиба оптического волокна не нарушается принцип передачи оптического сигнала. То есть сохраняется эффект полного внутреннего отражения и сигнал без лишнего затухания передается по оптическим волокнам.

В случае, когда минимальный радиус изгиба ОВ не соблюдается, то в месте изгиба возникает макроизгиб (рис. 1), свет выходит за пределы сердцевины волокна и затухает. Излишнее затухание в линии недопустимо, поэтому соблюдение минимально допустимого радиуса изгиба кабеля является обязательным условием при строительстве и эксплуатации ВОЛС.

Макроизгиб волокна

Рисунок 1. Макроизгиб

Эксплуатационные требования ОК

Минимальный радиус изгиба ОК всегда указывается в характеристиках на конкретную марку оптического кабеля. В зависимости от используемых в оптическом кабеле волокон, радиус может быть меньше чем указано в правилах (№47, от 19 апреля 2006 года).

Если завод-изготовитель определяет минимальный радиус изгиба меньше чем в правилах — значит это подтверждается многочисленными испытаниями.

В процессе строительства и эксплуатации волоконно-оптических линий связи необходимо выполнять следующие общие правила:

  • во время производства работ соблюдать минимальный радиус изгиба ОК,
  • избегать скручивание кабеля и образования петель,
  • не допускать на пути следования кабеля (на маршруте) острых изгибов и краёв,
  • укладывать ОК только на ровную поверхность.

Примеры конструкций оптических кабелей

Рассмотрим две абсолютно разные конструкции ОК:

Стандартный оптический кабель в грунт (кабель ДПС)

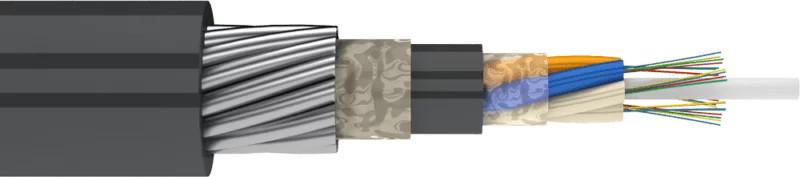

Рисунок 2. Стандартный в грунт (кабель ДПС)

В параметрах эксплуатации на ОК указано — минимальный радиус изгиба: не менее 15 диаметров кабеля. Кабель прокладывается в основном на ровных участках в траншею либо с помощью кабелеукладчика.

Дистрибьюшн внутриобъектовый (кабель ОБР)

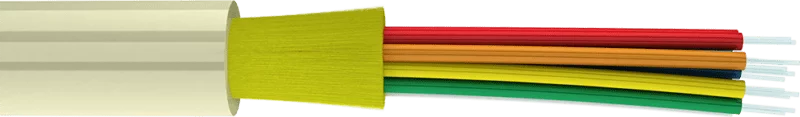

Рисунок 3. Дистрибьюшн (кабель ОБР)

В параметрах эксплуатации на ОК указано — минимальный радиус изгиба: не менее 10 диаметров кабеля. Прокладывается по различным кабель-каналам, кабельростам. В этом случае на пути следования кабеля встречаются различные неровности, острые края и переходы. Поэтому важно, чтобы кабель имел как можно наименьший минимальный радиус изгиба, без негативного влияние на оптическое волокно.

Разделение на минимально допустимые радиусы при монтаже и эксплуатации в предъявляемых отраслевых требованиях отсутствует. Поэтому все применяемые монтажные ролики, бухты запаса и др. должны иметь внутренний радиус не меньше минимально допустимого для кабеля.
