Муфты оптические: виды и особенности подбора

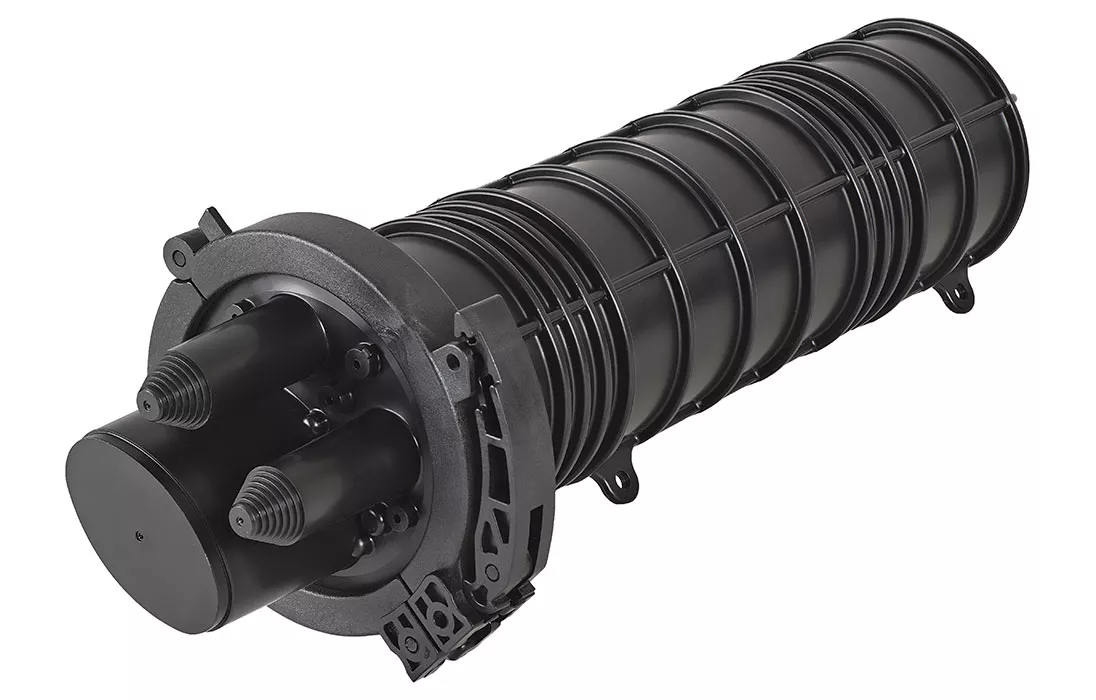

При строительстве волоконно-оптических линий передачи (ВОЛП) возникает необходимость состыковывать строительные длины оптических кабелей (ОК). При этом применяют различные методы соединения оптических волокон (сварка, механические соединители). При любом методе сращивания волокон места их сращивания должны быть надёжно защищены от неблагоприятного воздействия окружающей среды. Поэтому сростки волокон оптических кабелей помещают в специальные герметичные контейнеры — оптические муфты.

Оптическая муфта, выбираемая для ВОЛП определённого назначения, должна обеспечивать необходимые для неё варианты монтажа. Например:

• муфта соединительная (прямая) с вводом в муфту двух ОК;
• муфта разветвительная с вводами в муфту от трёх до двадцати ОК;
• муфта разветвительная с «транзитом», когда в муфту вводится основной кабель без разрезания и несколько ответвляющихся кабелей;
• соединительная или разветвительная муфта с выводом проводов КИП от брони ОК.

Муфта должна обеспечивать защиту сростка в течение всего срока эксплуатации при воздействии температур, характерных для места её эксплуатации. Муфта должна обеспечивать возможность лёгкого и удобного доступа внутрь для до ввода дополнительных ОК и укладки соединений их волокон.

При подборе оптических муфт следует учитывать следующие условия:

• конструктивные особенности и диаметры оболочек сращиваемых оптических кабелей;
• количество соединений ОВ, которые необходимо выполнить в муфте;
• способ сращивания оптических волокон (сварка с гильзами КДЗС или соединители);
• количество вводов кабелей в муфту;
• особенности вводов (одиночные вводы или ввод ОК транзитом, без разрезания);
• место установки муфты (колодец, котлован, опора);
• необходимость крепления и защиты оптических муфт в местах их установки;
• обеспечение выводов проводов КИП от брони сращиваемых ОК.

Отечественные оптические муфты

Предлагаем Вашему вниманию таблицы для подбора отечественных оптических муфт производства компании «Связьстройдеталь» (ССД). Большой ассортимент оптических муфт ССД позволяет выбрать удобные для монтажа варианты, которые позволят реализо-вать заданные проектные решения при минимальной стоимости муфт и дополнительных аксессуаров. Для сращивания оптических кабелей завода «ИНКАБ» компания ССД производит оптические муфты типов МОГ, МКО, МПО, МТОК и МОПГ. Муфты непрерывно совершенствуются и модернизируются с целью соответствия изме-нениям, происходящим в документах Минкомсвязи РФ и ведущих операторов связи, а также изменениям в конструкциях оптических кабелей связи. Оптические муфты ССД имеют декларации соответствия действующим «Правилам применения муфт для монтажа кабелей связи» 2006 года. Многообразию конструкций оптических кабелей и мест размещения муфт соответствует такое же многообразие конструкций муфт и дополнительных устройств и приспособлений для их монтажа, крепления и защиты.

Особенности поставки оптических муфт ССД

Для обеспечения возможности создания запасов муфт на складе готовой продукции и для комплектации их всем необходимым после выяснения запросов клиентов все оптические муфты ССД после изготовления сдаются на склад в виде так называемых базовых комплектов. Базовый комплект оптической муфты, как правило, включает в себя корпус муфты с деталями для его герметизации, одну кассету, гильзы КДЗС и монтажные материалы. Точно так же на склад сдаются комплекты для ввода ОК различных конструкций в муфты и многочисленные дополнительные принадлежности для муфт. После разговора с заказчиком или после обработки его заявки специалист отдела продаж ССД формирует счёт, в который включает муфту и все дополнительные изделия, которые потребуются заказчику для монтажа муфты в необходимом ему варианте. Для подбора оптических муфт потребители — проектировщики, строители, представители служб эксплуатации ВОЛП, должны сформулировать условия, которым должна соответствовать выбираемая муфта. Ниже приведена серия таблиц, по которым, при наличии сформулированных условий, можно легко и быстро подобрать подходящую муфту.

В таблицах представлены базовые комплекты муфт, с одной кассетой. Если в муфте требуется соединить большее количество волокон, то дополнительно следует заказывать комплекты кассет с монтажными материалами — стяжками, маркерами и гильзами КДЗС.

Муфты для оптического кабеля с одной оболочкой и без брони для канализации

Условия монтажа и размещения:

• кабели прокладываются в кабельной канализации;
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 8-и;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон — до 144-х;
• муфты размещаются в колодцах кабельной канализации, городских коллекторах, в помещениях ввода кабелей на АТС, в технических помещениях;
• расходы на муфты и детали для их установки должны быть минимальными.

Оптические муфты для кабелей с одной оболочкой и без брони для ЗПТ

Условия монтажа и размещения:

• кабели прокладываются в защитных полиэтиленовых трубах (ЗПТ);
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 12-и;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон — от 48 до 288;
• муфты размещаются в подземных стальных или пластмассовых контейнерах, в технических помещениях;
• конструкция и размеры муфт должны обеспечивать их укладку с запасами ОК в подземных контейнерах типов ПОД, КОТ-2 и т. п.

Оптические муфты для кабелей с двумя оболочками и бронёй из стальной гофрированной ленты

Условия монтажа и размещения:

• кабели прокладываются в кабельной канализации;
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 8-и;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон — до 144-х;
• муфты размещаются в колодцах кабельной канализации, городских коллекторах, в помещениях ввода кабелей на АТС, в технических помещениях;
• расходы на муфты и детали для их установки должны быть минимальными.

Оптические муфты для кабелей с одной оболочкой и бронёй из стальной гофрированной ленты

Условия монтажа и размещения:

• кабели прокладываются в кабельной канализации;
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 8-и;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон — до 144-х;
• муфты размещаются в колодцах кабельной канализации, городских коллекторах, в помещениях ввода кабелей на АТС, в технических помещениях;
• расходы на муфты и детали для их установки должны быть минимальными.

Оптические муфты для кабелей с двумя оболочками и бронёй из стальных оцинкованных проволок

Условия монтажа и размещения:

• кабели прокладываются в грунтах всех категорий;
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 6-и;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон — до 288-и;
• муфты размещаются в колодцах кабельной канализации, городских коллекторах, в помещениях ввода кабелей на АТС, в технических помещениях;
• муфты должны обеспечивать выводы проводов КИП от брони каждого кабеля.

Оптические муфты для подвесных кабелей с выносным силовым элементом

Условия монтажа и размещения:

• кабели подвешиваются на опорах ВЛС и ЛЭП, на стойках;
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 12-ти;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон – от 48-ми до 240;
• муфты размещаются на опорах, в шкафах, в технических помещениях.

Оптические муфты для подвесных самонесущих кабелей с двумя оболочками

Условия монтажа и размещения:

• кабели подвешиваются на опорах ВЛС и ЛЭП, на стойках;
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 6-ти;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон — до 216-ми;
• муфты размещаются на опорах, устанавливаются в технических помещениях.

Оптические муфты для подвесных самонесущих кабелей с одной оболочкой

Условия монтажа и размещения:

• кабели подвешиваются на опорах ВЛС и ЛЭП, на стойках;
• требуются прямые и разветвительные муфты с количеством вводов от 3-х до 12-ти;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• муфты должны обеспечивать возможность транзитного ввода;
• количество соединений волокон – до 240;
• муфты размещаются на опорах, устанавливаются в технических помещениях.

Муфты и кабельные вводы для кабелей, встроенных в грозозащитный трос (ОКГТ)

Условия монтажа и размещения:

• кабели ОКГТ подвешиваются на опорах ЛЭП;
• их сращивают в прямых и разветвительных муфтах с количеством вводов от 3-х до 4-х;
• транзитные вводы не предусмотрены;
• имеются муфты и вводы для участков линий с плавкой гололёда на ОКГТ;
• оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
• количество соединений волокон – до 216-ми;
• муфты размещаются на опорах ЛЭП на барабанах типа БШ или на кронштейнах для МОПГ;
• в качестве основных кабелей используются кабели ОКГТ;
• в качестве ответвляющихся кабелей используются самонесущие диэлектрические ОК;
• для ввода в муфты кабелей ОКГТ используются вводы типа КВГ;
• для ввода в муфты самонесущих ОК используются вводы КВСм и КВСц;
• для ввода кабелей на участках с плавкой гололёда используются комплекты с буквой «П»: КВГП, КВСмП и КВСцП;
• подбор кабельных вводов для ОКГТ осуществляется с учётом наружного диаметра ОКГТ и количества и размера модулей; в маркировке ОКГТ они указаны;
• подбор кабельных вводов для самонесущих ОК производится с учётом их конструкции;
• кабели с модульным сердечником вводят в муфту с комплектами КВСм и КВСмП;
• кабели с центральной трубкой вводят в муфту с комплектами КВСц и КВСцП;
• диаметры самонесущих кабелей могут быть от 6 до 22 мм.

Примечание

При необходимости сращивания оптических волокон с применением механических соединителей муфты типа МТОК могут поставляться с кассетами, имеющими ложементы для установки соединителей определённых типов.

Например:

• По предварительным заказам муфты МТОК-К6 и МТОК-Л6 могут поставляться с кассетами КМ, оснащенными двумя ложементами для соединителей:
  — типа RECORDsplice (максимальная ёмкость кассеты — 20 соединителей),
  — типа Fibrlok (максимальная ёмкость кассеты — 10 соединителей).
• В каждой муфте можно установить до трёх таких кассет.
