Прокладка кабеля для видеонаблюдения
Системы видеонаблюдения — это система безопасности, которая позволяет наблюдать и контролировать места, где это необходимо, как в режиме онлайн, так и просматривать записи. Существуют разные виды систем видеонаблюдения, например, аналоговые, AHD, TVI, IP. Основное отличие в принципе передачи видеосигнала: одни аналоговые, другие цифровые.
Для построения аналоговых систем как правило используют коаксиальный кабель типа РК75 или RG6 для передачи видеосигнала, для подачи питания используется отдельный кабель, например, ШВВП либо комбинированный кабель КВК. Для построения цифровых систем используется витопарные кабели типа UTP, по ним передается информационный сигнал (видеопоток и звуковой сигнал) и питание по технологии POE. Максимальное расстояние от регистратора до камеры по коаксиальному кабелю может достигать 200 м, по витой паре 100 м. Когда расстояние превышает максимальное нужно прокладывать оптический кабель.

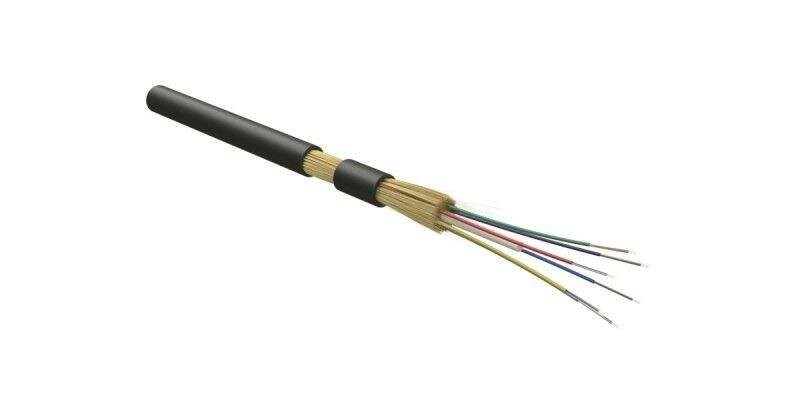

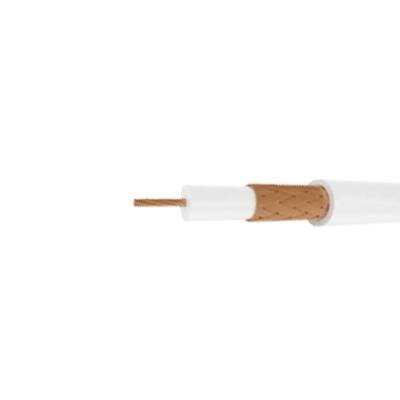

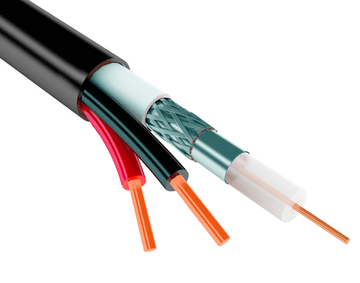

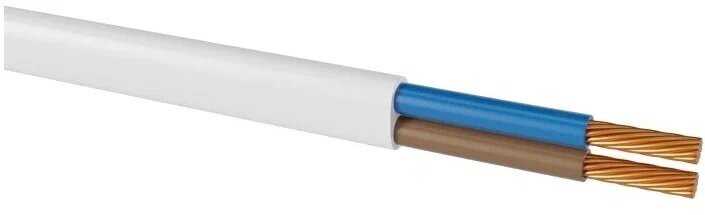

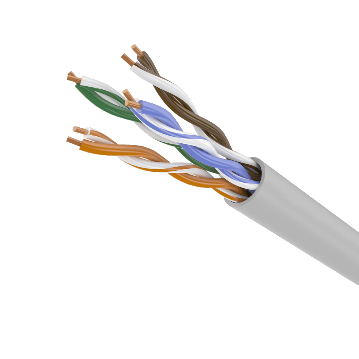

Рисунок 1. Кабели применяемые для системы видеонаблюдения
При монтаже необходимо прокладывать кабель до каждой камеры. Осуществляется как внутренняя прокладка, так и наружная. На кабель необходимо терминировать коннекторы для подключения к камерам и к регистратору или коммутатору. Персонал, который осуществляет установку систем видеонаблюдения, должен знать технологию прокладки кабелей слаботочных систем как внутри здания, так и снаружи.
После прокладки кабеля необходимо смонтировать BNC разъем и RJ 45 коннектор, в случае с оптическим кабелем нужно знать технологию сварки и уметь работать со сварочным аппаратом. При монтаже IP систем в телекоммуникационных шкафах необходимо терминировать патч-панели и через них патч-кордами подключать к коммутатору, а далее к видеорегистратору.

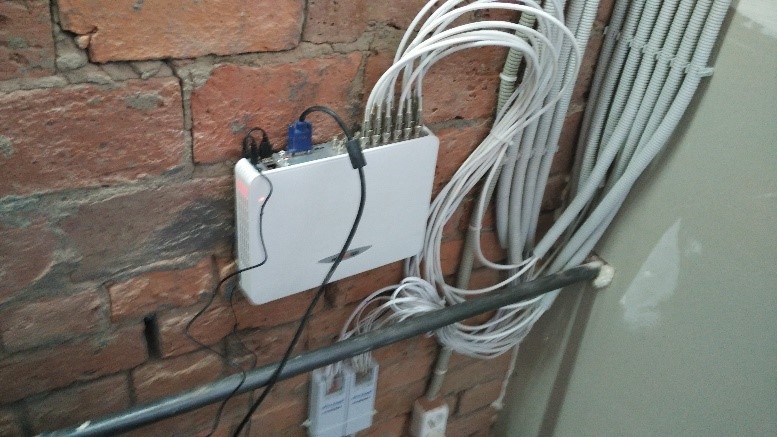

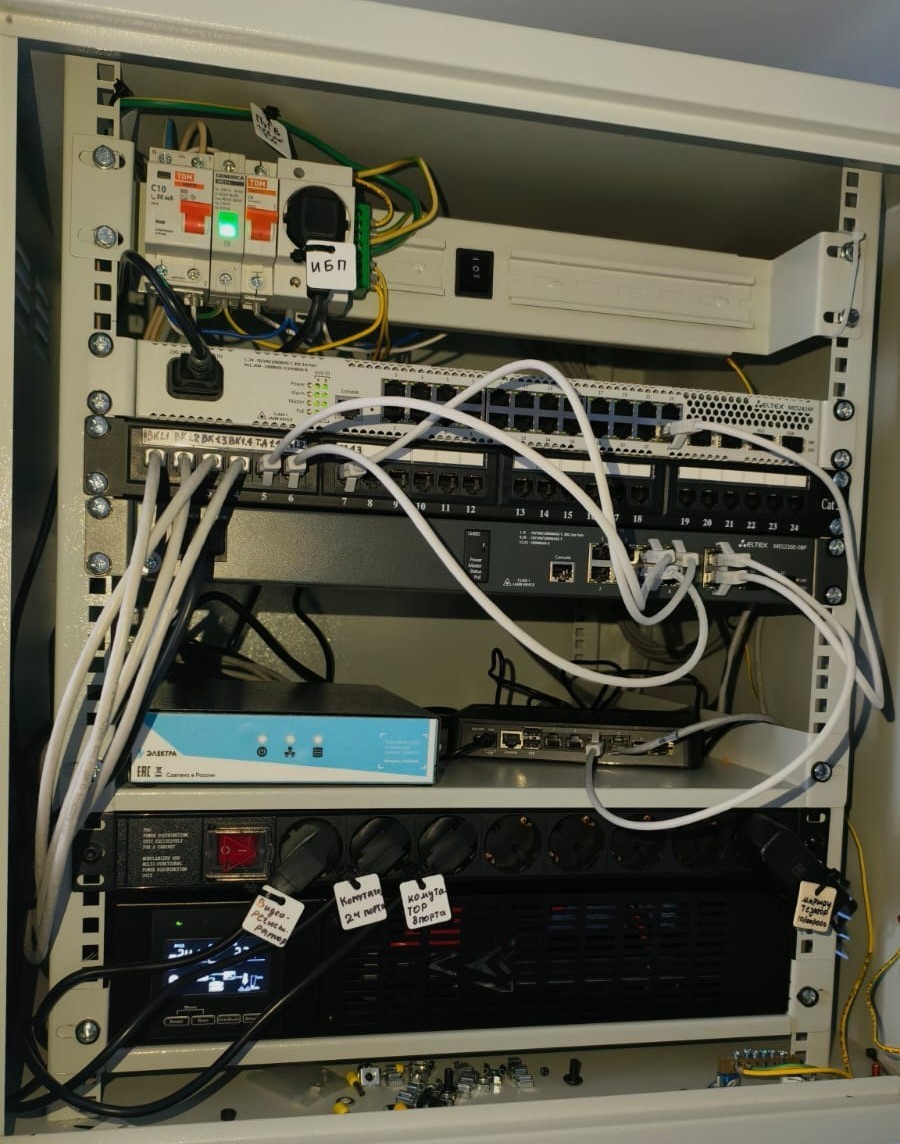

Рисунок 2. Аналоговый и IP видеорегистраторы

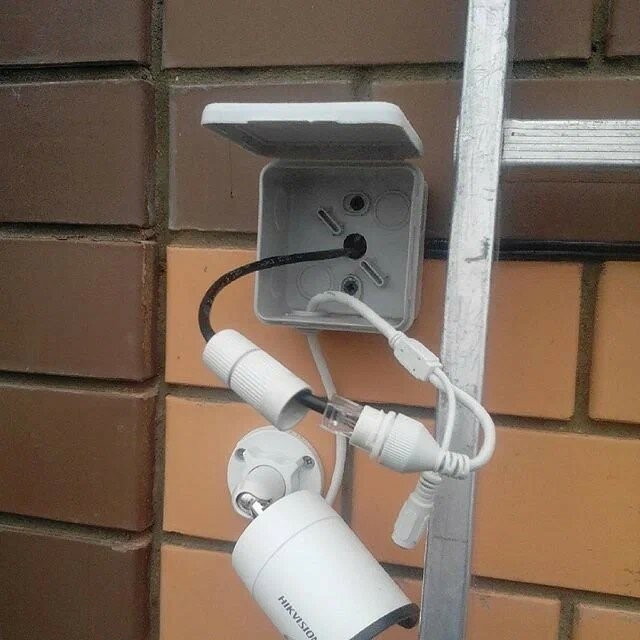

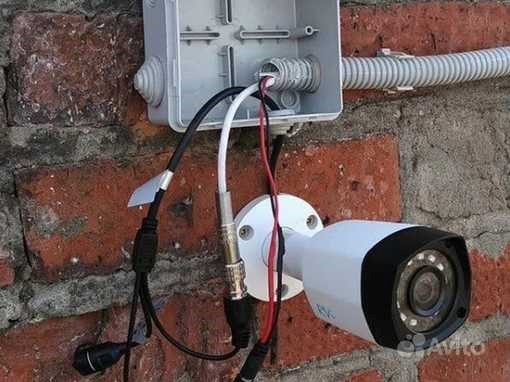

Рисунок 3. Монтаж аналоговой и IP камер
Что должен уметь монтажник видеонаблюдения
Монтажники должны уметь работать с электроинструментом, таким как перфоратор (для монтажа кабель каналов, крепления гофрированной трубы, установки телекоммуникационных шкафов), «болгарки» (для монтажа трубостоек, лотков), шуруповертом. Для работы с таким инструментом не требуется специальных навыков, главное соблюдать технику безопасности. А вот для терминирования коннекторов, патч-панелей, оптических кроссов нужно иметь специальные навыки и знания, которые можно получить пройдя обучение в специализированных учебных центрах, например, УЦ «ВОЛС.Эксперт». Научим правильно выполнять монтаж коннекторов, патч-панелей, оптических кроссов, использовать правильный инструмент для разделки разных типов кабелей, терминирования оконечных устройств и сварки оптических волокон.

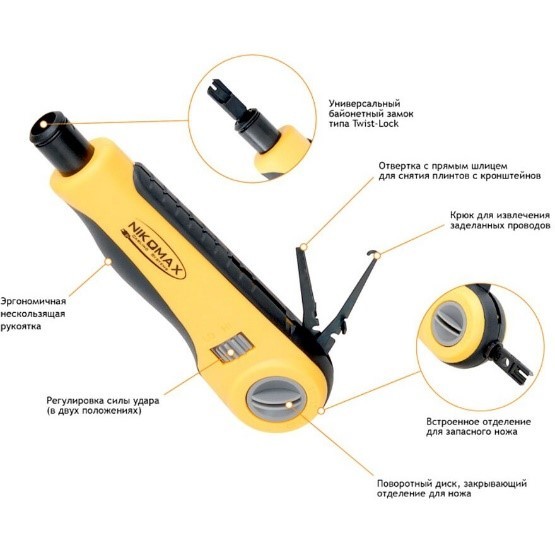

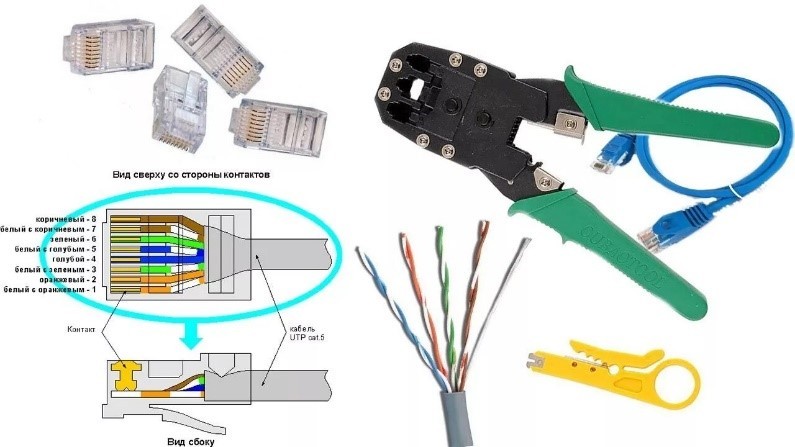

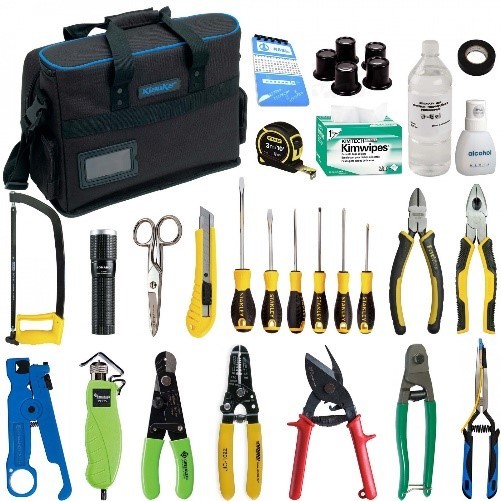

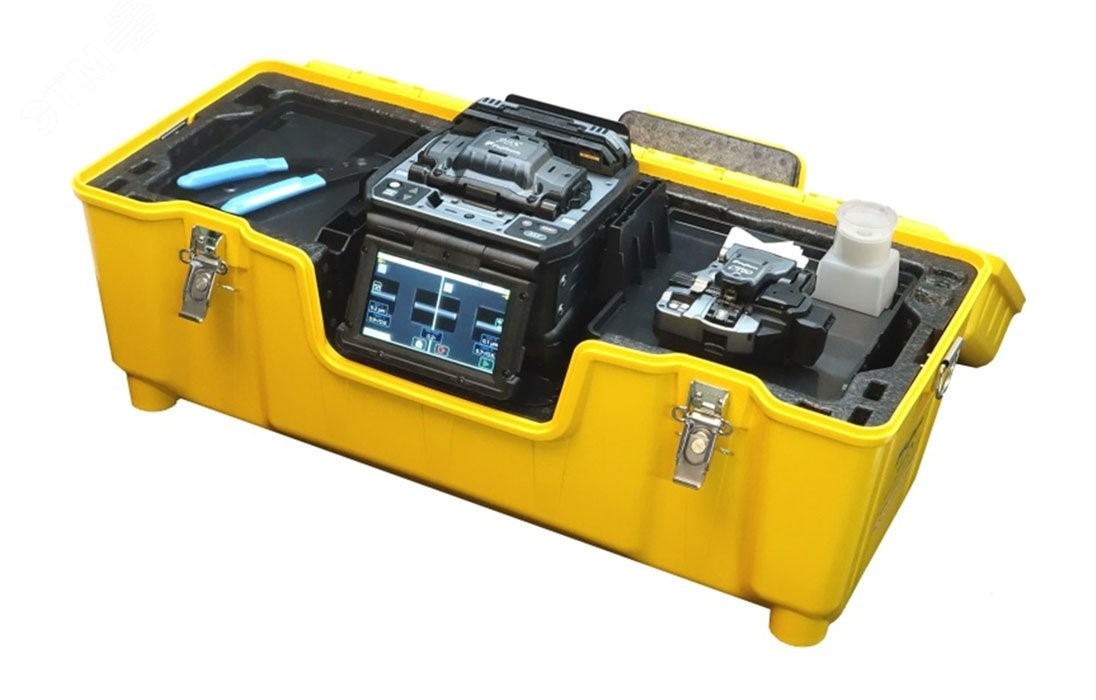

Рисунок 4. Инструмент для монтажа витопарных и оптических кабелей.
Монтажников систем видеонаблюдения можно разделить на три категории:
- Те, кто занимаются прокладкой кабеля, организацией кабеленесущих систем (лотков, кабель-каналов). Для этого не требуется какой-то специальной квалификации, необходимо знать правила прокладки кабеля.
- Те, кто занимаются подключением камер и терминированием патч-панелей. Должны быть более квалифицированными специалистами, которые могут правильно смонтировать устройство и проверить прибором правильность работы.
- Те, кто производит настройку камер, регистраторов, сетевого оборудования. Должны знать и понимать сетевые настройки, знать параметры камер, уметь работать на ПК, настраивать видеорегистраторы и удаленный доступ.
Системы видеонаблюдения неотъемлемая часть нашей жизни, на сегодня эти системы есть практически везде. Поэтому их нужно уметь не только монтировать, но и эксплуатировать. Любой из монтажников связи рано или поздно сталкивается с тем, что нужно либо монтировать, либо обслуживать системы видеонаблюдения, особенно монтажники СКС, так как IP системы видеонаблюдения строятся на витопарных кабелях. Монтажники систем пожарно-охранной сигнализации, систем контроля и управления доступом и системные администраторы, которые занимаются обслуживанием локальных сетей — все они сталкиваются с необходимостью заниматься монтажом и обслуживанием систем видеонаблюдения. Доверяйте вашу безопасность и линии связи исключительно квалифицированным кадрам.
