Прокладка ВОЛС по опорам

3 июля 2020

Технология прокладки волоконно-оптического кабеля на опорах заслуженно занимает первое место среди остальных способов строительства ВОЛС. Более 60% всех существующих оптических линий связи в нашей стране — подвес. А если говорить о строительстве, то в рамках реализации федерального проекта по устранению цифрового неравенства (УЦН), на сегодняшний день, методом подвеса ОК построено более 75% всех ВОЛС УЦН.

Нормативные документы, стандарты и правила:

Оптические кабели, используемые для подвеса

В качестве основных элементов в подвешиваемом ОК используются: арамидные нити и/или стеклонити (рис. 2 и 3) либо стеклопластиковые прутки и/или стальная проволока (рис. 5 и 6). Арамидные нити прочнее стеклонитей, и только кабель с арамидом разрешен для использования на линиях электропередачи ОАО «ФСК ЕЭС» (согласно СТО 56947007 33.180.10.175, п.п. 4.2.9).

В оптических кабелях встроенных в грозотрос ОКГТ (рис. 7 и 8) и самонесущих металлических ОКСМ (рис. 4), может применяться стальная проволока плакированная алюминием (исключает коррозию).

Кроме внешней изоляции (оболочки) кабеля (тут может использоваться специальный трекингостойкий полиэтилен), остальные элементы по сравнению с «обычными» оптическими кабелями не претерпели больших изменений, это — гидрофобные гели, оптические модули (в ОКГТ, ОКСМ используются стальные оптические модули, также заполненные гидрофобным гелем) и т. д. Трекингостойкий полиэтилен в конструкции ОК предотвращает деградацию оболочки кабеля под воздействием поверхностных разрядов (рис. 1), тем самым обеспечивая защиту оптического кабеля там, где это необходимо.

Электротермическая деградация оболочки оптического кабеля

Рис. 1 Электротермическая деградация оболочки

Только оптические кабели в диэлектрическом исполнении допускается подвешивать на линиях электропередач и энергообъектах: тут не идёт речь про ОКГТ (оптический кабель встроенный в грозотрос), а ОК имеющие в своей конструкции металл во всех остальных случаях (согласно ПУЭ).

Кабели подвесные самонесущие (круглые)

Рассмотрим основные конструкции ВОК монтируемые на опоры.

Подвесной самонесущий кабель ДПТ

Рис.2 Стандартный подвесной самонесущий кабель (ДПТ)



Подвесной самонесущий кабель ДПТс

Рис. 3 Стандартный подвесной самонесущий (ДПТс)



Подвесной самонесущий кабель ДОТа

Рис. 4 Легкий подвесной самонесущий (ДОТа)



Подвесной самонесущий кабель ДОТс

Рис. 5 Легкий подвесной самонесущий (ДОТс)

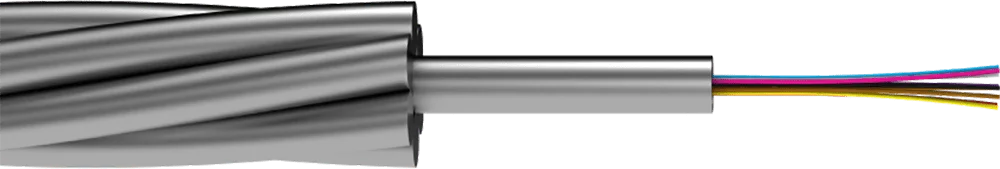

Рис. 6 Оптический кабель самонесущий металлический (ОКСМ)

Более подробно о кабелях ДПТ (рис. 2), ДПТс (рис. 3), ДОТа (рис. 4), ДОТс (рис. 5) можно узнать в этой статье

Про ОКСМ (рис. 6) более подробно, можно прочитать в этом материале.

Также обратим ваше внимание, что все ОК подбираются из условий их будущей эксплуатации. Подробнее о выборе подвесного ОК читайте в специальной статье на эту тему.

Кабель подвесной с выносным силовым элементом (тип «восьмёрка»)

Также рассмотрим основные конструкции ВОК

Многомодульная конструкция кабеля:

Подвесной кабель ДПОм

Рис. 7 Стандартный подвесной с выносным силовым элементом (ДПОм)



Подвесной кабель ДПОд

Рис. 8 Стандартный подвесной с выносным силовым элементом (ДПОд)

Одномодульная конструкция кабеля:

Рис. 9 Легкий подвесной с выносным силовым элементом (ТПОм)

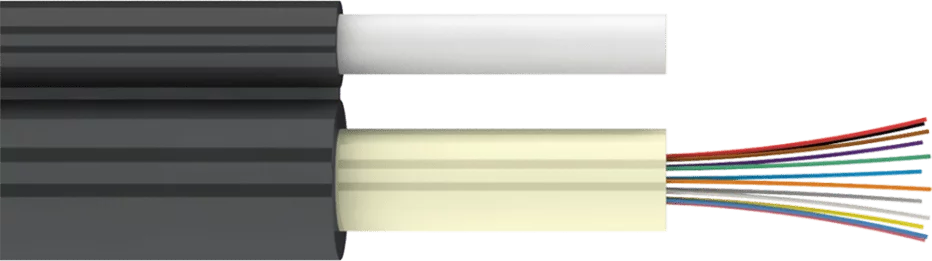

Рис. 10 Легкий подвесной с выносным силовым элементом (ТПОд)

Есть варианты оптического кабеля как с тросом (рис. 7 и 9), так и со стеклопластиковым стержнем (рис. 8 и 10). С последним кабель становится полностью диэлектрическим. Оба варианта выполняют роль основных выносных силовых элементов. В разрезе такой кабель имеет форму восьмёрки, за что и получил свое второе название. Существуют многомодульные (рис. 7 и 8), так и одномодульные конструкции (рис. 9 и 10). Одномодульные имеют относительно небольшую ёмкость ОВ.

Грозотрос, встроенный в фазный провод, навивной на фазный провод

Кабель ОКГТ-Ц

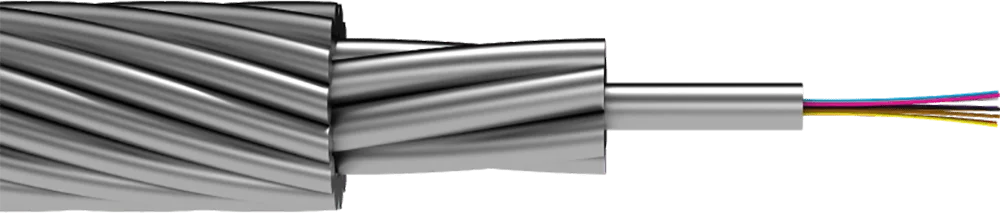

Рис. 11 ОКГТ с центральным оптическим модулем (ОКГТ-Ц)



Кабель ОКГТ-С

Рис. 12 ОКГТ с оптическим модулем в повиве (ОКГТ-С)



Кабель ОКФП

Рис. 13 Оптический кабель, встроенный в фазный провод (ОКФП)



Кабель ОМП-2Д-Э

Рис. 14 Навивной на фазный провод (ОМП-2Д-Э)

Данная линейка ОК (рис. 11, 12, 13, 14) применяется для организации волоконно-оптических линий связи на воздушных линиях электропередачи напряжением 35 кВ и выше.

О принципах подбора магистральных оптических кабелей, в том числе и подвесных можно подробно прочесть в этой статье.

Дроп-кабели («последняя миля» PON сетей)

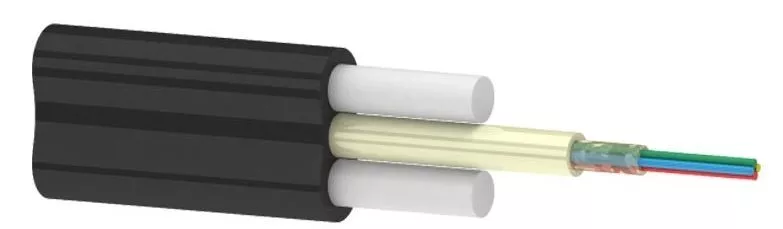

Рис. 15 Кабель оптический ОКД-2Д

Рис. 16 Кабель оптический ОКДК-2Д

Читайте подробную статью, посвященную дроп-кабелю (рис. 15 и 16).

Проектирование ВОЛС на опорах ВЛ

Облегчить и упростить процесс проектирования подвесных ВОЛС помогут наши конфигураторы, они разработаны ЦТК «ВОЛС.Эксперт» при непосредственном участии ведущих технических специалистов заводов Инкаб и СвязьСтройДеталь. Конфигураторы — бесплатные онлайн-программы (для их использования требуется только регистрация на сайте).

Каждый конфигуратор функционально разбит на ряд последовательных шагов: на каждом этапе пользователь вносит исходные данные своего проекта и на выходе имеет результаты в виде соответствующих расчётов.

  1. Конфигуратор ВОЛС на ВЛ с ОКГТ
  2. Конфигуратор ВОЛС на ВЛ с ОКСН

Другие конфигураторы в помощь

Технологии и особенности монтажа ВОЛС на опорах

Технологии монтажа ВОК методом подвеса:

  • подвес самонесущего (ОКСН)* или 8-образного кабеля;
  • подвес оптического кабеля, встроенного в грозотрос (ОКГТ)* или подвес оптического кабеля, встроенного в фазный провод (ОКФП)*;
  • навивка оптического кабеля на грозотрос, на фазный провод, на диэлектрический трос, на оптический самонесущий кабель (ОМП)*;

* Для примера взята маркировка ОК кабельного завода Инкаб

Монтаж самонесущих кабелей (ОКСН, ОКГТ)

Процесс строительства подвесной ВОЛС (рис. 17) со стороны может показаться сложным процессом, но это не так.

Рис. 17 Монтаж ОКСН, ОКГТ

Раскатка и подвес ОК производится под натяжением предварительной протяжкой «троса-лидера» по раскаточным роликам. Устанавливаются специальные механизмы, которые обязательно должны быть надежно закреплены в грунте и заземлены. После барабана с кабелем ставится тормозная машинка (обеспечивает постоянное усилие), а в конце трассы, которая определяется строительной длиной ВОК — натяжная машинка (её усилием «трос-лидер» наматывается на её барабан). На опорах прохождения ОК монтируются узлы крепления, рядом с узлом подвешивается раскаточный ролик, который должен обязательно совпадать с диаметром подвешиваемого ОК. «Трос-лидер» разматывается с барабана лебедки навстречу барабану с кабелем и на каждой опоре пропускается через ролики. После того как «трос-лидер» доходит до тормозной машинки, он также пропускается через неё и соединяется с концом ОК на барабане с помощью монтажного (кабельного) чулка. В процессе раскатки и подвеса ОК должен осуществляться контроль, чтобы подвешиваемый ВОК проходил через все ролики.

После того как ВОК прошёл через все ролики плюс 15–20 метров, около тормозной машинки оптический кабель закрепляется с помощью натяжного зажима. Сводные концы ВОК с обеих сторон строительной длины (барабана) должны быть такой длины, чтобы этого запаса хватало на удобный монтаж оптических муфт на земле. Далее раскаточные ролики снимаются и на их место монтируется арматура с заданной длиной провеса в пролётах согласно проекту. При подвеске ВОК необходимо обязательно соблюдать допустимые значения монтажных натяжений и изгибов согласно спецификации завода изготовителя.

Монтаж оптического кабеля на опоры

Монтажные работы могут проводится с приставной лестницы необходимой длины, так и с автомобиля-вышки, когда высота работ достаточно большая. Все работы проводятся с соблюдением всех норм и правил, в том числе — техники безопасности и охраны труда.

Помимо этого может использоваться навивочная машинка, позволяющая быстро и оперативно смонтировать ОК на существующий подвес. Для примера смотрите видео монтажа от ЗАО «Тералинк»:



Арматура для подвесных линий связи

У нас есть отдельная статья с описанием всего разнообразия арматуры для подвесных ВОЛС — читаем.

Заключение

Залог долгой и бесперебойной работы подвесной ВОЛС — это правильно подобранная связка: оптический кабель-арматура-муфта.

Для примера: основным поставляемым материалом для реализации проекта по УЦН является арматура (около 2000 позиций!), и ее правильный выбор напрямую влияет на сроки строительства объектов связи.

Именно использование всего разнообразия наших конфигураторов, поможет сделать продуманный и рациональный выбор комплектующих для строительства подвесных ВОЛС.

Равиль Волков,
технический эксперт, преподаватель ВОЛС.Эксперт
