Типы и виды арматуры для подвесных линий связи

Один из методов строительства ВОЛС – это монтаж оптического кабеля методом подвеса, он довольно популярный и в нашей стране один из самых массовых..

Преимущества:

  • относительно высокая скорость строительства;
  • снижение капитальных и эксплуатационных затрат за счет использования существующей инфраструктуры;
  • простота в обслуживании.

Недостатки:

  • подверженность повышенным механическим напряжениям при неблагоприятных погодных условиях.

Для каждой технологии подвески ВОК, а именно: подвес самонесущего круглого или 8-образного кабеля, оптического кабеля встроенного в грозотрос (ОКГТ), подвес дроп-кабеля требуется своя соответствующая арматура, рассмотрим ее разнообразие на рисунке ниже:

Рис. 1. Арматура для подвески кабеля

Как видно (рис. 1), арматура для подвески ВОК разделяется по функциональному назначению на натяжную и поддерживающую, думаю тут все понятно, первая натягивает самонесущий оптический кабель, например над дорогой, между домами, на поворотах, вторая только поддерживает наш самонесущий кабель на прямых участках или же на небольших поворотах трассы.

Следующая группа решает не менее важные задачи, чем первая. Сцепная арматура служит для монтажа зажимов к опорам. Сюда можно отнести: скобы, серьги, ушки, коуши, коромысла, талрепы, промежуточные звенья, узлы крепления.

Защитная арматура, исходя из названия, защищает ВОК и другие элементы от повреждений и воздействий извне. К этой группе отнесём протекторы и гасители вибрации.

Инструмент для монтажа, который крайне необходим для работ и прочая арматура не вошедшая во все остальные группы.



Зажимы для круглого самонесущего ОК

Зажимы делятся по принципу монтажа на анкерные (клиновые), спиральные НСО, ПСО и болтовые, все они выполняют основную их функцию – удерживают самонесущий ОК.

Узлы крепления для зажимов, в свою очередь делятся на узлы крепления для стоек типа СВ, узлы крепления для опор круглого и многогранного сечения, узлы крепления для решетчатых опор, прочие типы опор, стены зданий и сооружений.

Натяжные зажимы

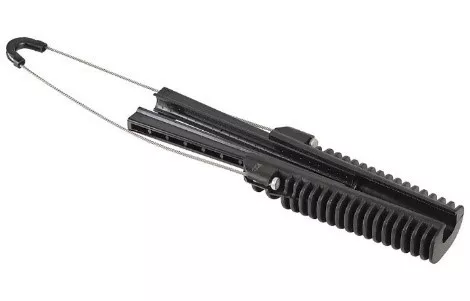

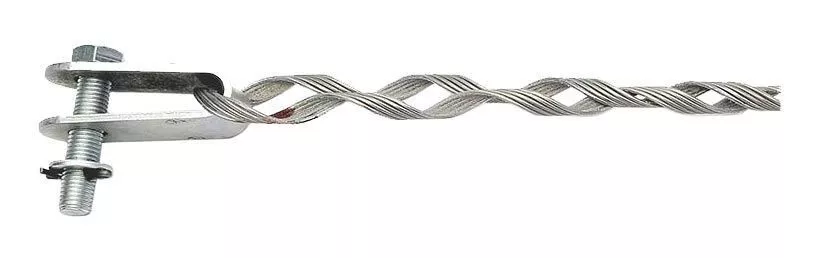

Есть вариант использования клиновидных (рис. 2) либо спиральных натяжных зажимов НСО (рис. 3), их названия говорит об их конструктивном исполнении. Монтаж клиновидного зажима занимает меньше времени чем спирального, и для его выполнения не требуется специальный инструмент, но такой зажим имеет ограничение, позволяет подвесить оптический кабель типа ОКСН на пролет до 100 метров.

Рис. 2. Зажим натяжной для ОКСН ADSS-12-16 ССД, 12-16 мм

Рис. 3. Зажим спиральный натяжной НСО-6-12/13,6К(К-12)

Под диаметр и допустимое растягивающее усилие подвешиваемого кабеля подбирается свой зажим, в его маркировке обязательно указывается диапазон значений. В наименовании спиральных зажимов обязательно указывается прочность заделки кабеля в кН. Максимальная рабочая нагрузка для клиновых зажимов до 7кН, а для спиральных зажимов НСО до 60кН и более. В состав НСО с прочностью заделки до 4кН входит только силовая прядь, от 4 до 8кН в комплект добавляется коуш, от 12 до 60 кН коуш и защитный протектор, предназначенный для дополнительной защиты кабеля.

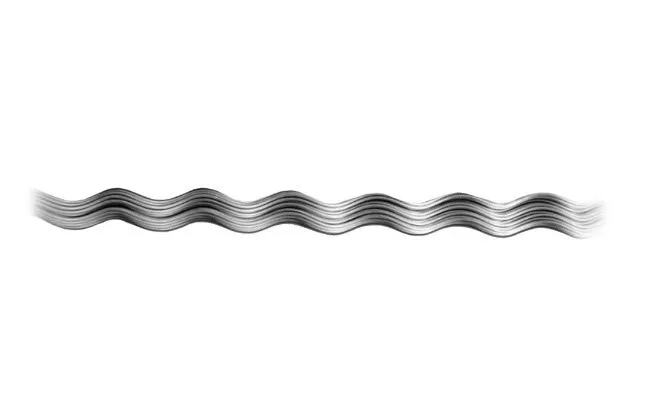

Протектор (рис. 4) представляет собой комплект отдельных спиралей, навиваемых на поверхность подвешиваемого кабеля. Главное преимущество таких зажимов (НСО, ПСО) — это плавное распределение раздавливающей нагрузки по всей длине зажима, повторный монтаж таких зажимов делать не рекомендуется.

Рис. 4. Протектор защитный спиральный ПЗС-12,3/12,9(500)

Поддерживающие зажимы

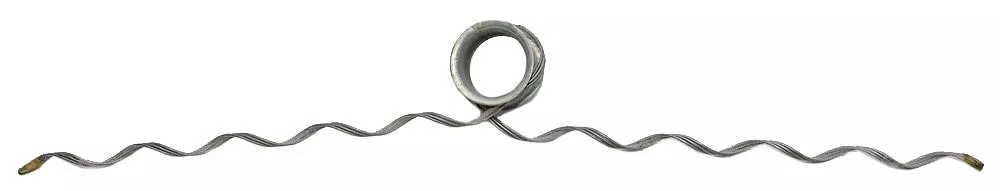

Конструкции таких зажимов довольно просты, ведь главная их задача – поддержать самонесущий кабель. Есть вариант использования спиральных зажимов ПСО (рис. 5) либо поддерживающих зажимов (рис. 6,7), но как правило, максимальная рабочая нагрузка таких зажимов составляет не более 3кН. Максимальная рабочая нагрузка для спиральных зажимов ПСО до 60кН и более. Для ПСО с прочностью заделки до 4кН имеется только сама силовая прядь, от 6 до 8кН применяется кольцевой коуш, с 12 до 15 кН кольцевой коуш и протектор, а начиная с 20 до 60 кН и более комплектуется еще и лодочкой.

Рис. 5. Зажим спиральный поддерживающий ПСО-6-12,3/14,2(Коуш-кольцо)

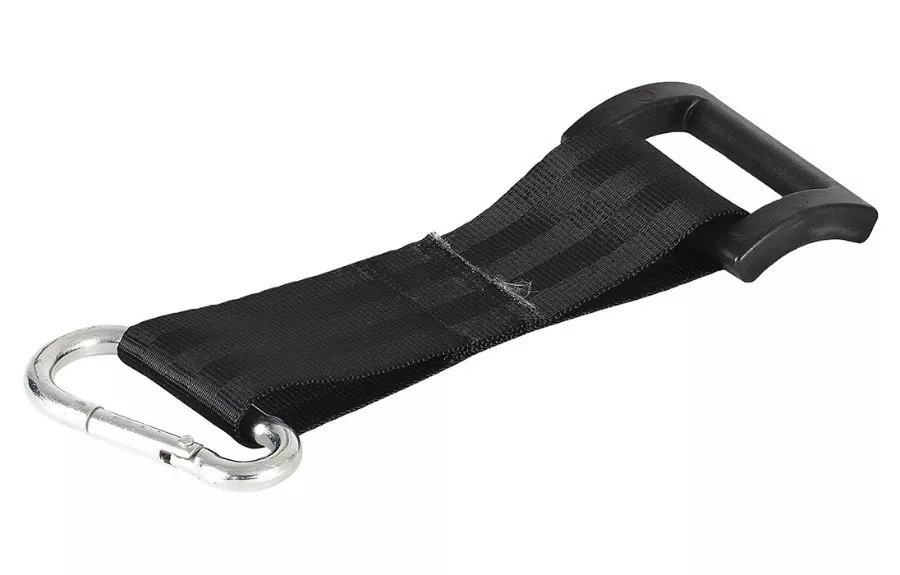

Главной особенностью PS-619 (рис. 6) (в простонародье – галстук) является его универсальность – он подходит для кабелей с диаметром от 6 до 19 мм. Сам зажим — это пряжка из ультрафиолетостойкого полимера прошитая тесьмой из ультрафиолетостойкого полиэстера, например когда падает опора на который закреплен такой зажим, то тесьма рвется и самонесущий кабель остается целым.

Рис. 6. Поддерживающий зажим PS-619

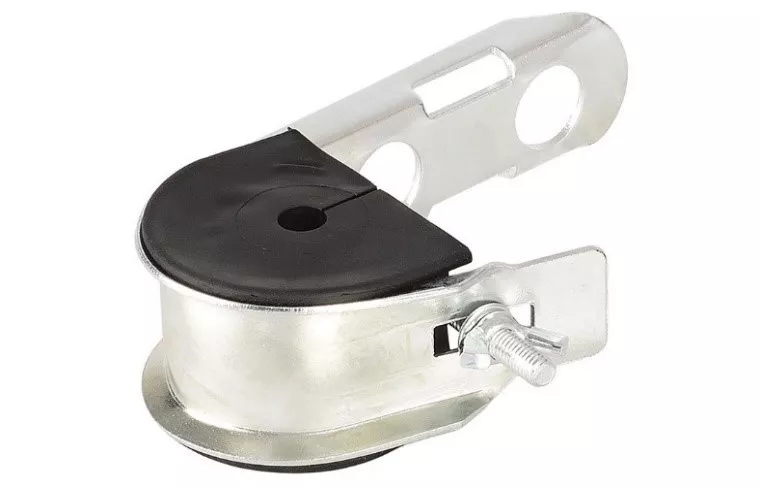

Зажим поддерживающий HC 10-15 (рис. 7) изготовлен из оцинкованной стали, крепится монтажной лентой, либо анкерным болтом. Монтируемый кабель вкладывается в специальную вставку из эластичного полимера и закрепляется болтом, что предотвращает повреждение изоляции кабеля во время всего срока эксплуатации.

Рис. 7. Зажим поддерживающий HC 10-15

Зажим шлейфовый ЗКШ 2 11/14 2 (рис. 8) предназначен для шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Все поддерживающие зажимы имеют в своем наименовании диапазон внешних диаметров кабеля, а в спиральные зажимы ПСО и прочность заделки в кН, как и в натяжных зажимах. ЗКШ предназначен для спуска запаса кабеля с опоры, это не поддерживающий узел.

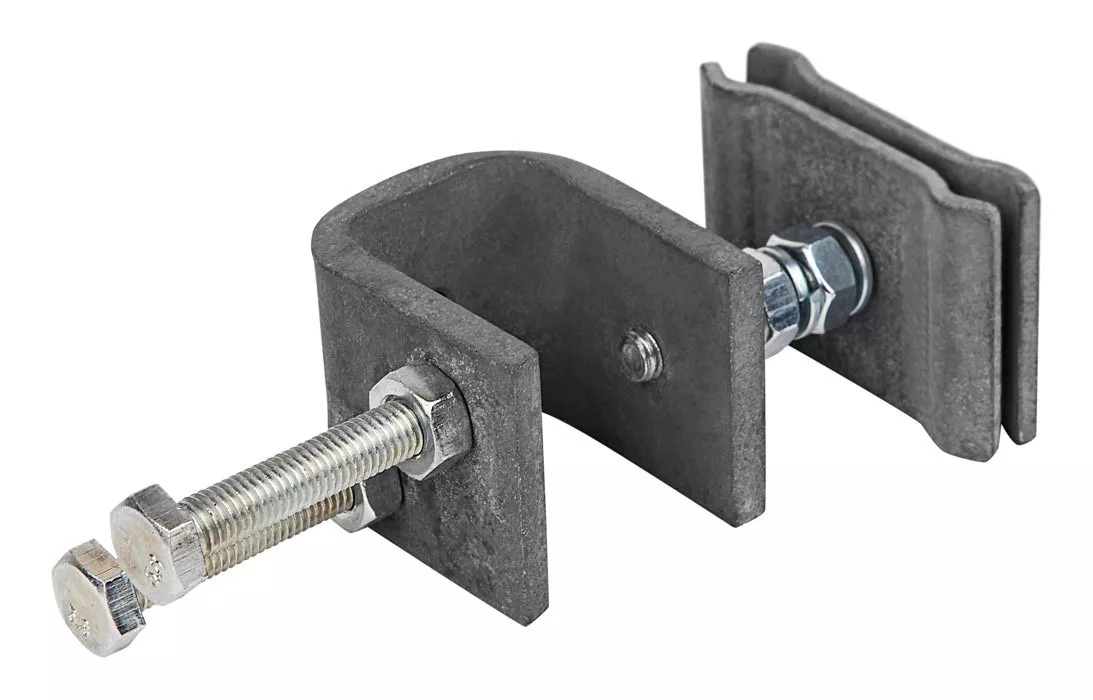

Рис. 8. Зажим шлейфовый ЗКШ-2-11/14-2 ССД



Зажимы для кабеля типа 8

Самонесущие оптические кабели типа 8 с выносным силовым элементом могут содержать металлический трос, либо стеклопластиковый стержень и быть полностью диэлектрическими.

Натяжные зажимы

Натяжные зажимы под самонесущий кабель типа 8 существуют только клинового вида.

В маркировке натяжных зажимов обязательно указывается диапазон диаметра троса по изоляции подвешиваемого кабеля типа 8 в миллиметрах. Под каждый тип оптического кабеля подбирается свой тип зажима, для их монтажа нет необходимости оголять или же отделять несущий стержень. Для конструкций кабеля с тросом — зажим анкерный с парой металлических зубчатых клиньев (рис. 9), а для конструкций из стеклопластикового стержня — с пластиковыми клиньями (рис. 10).

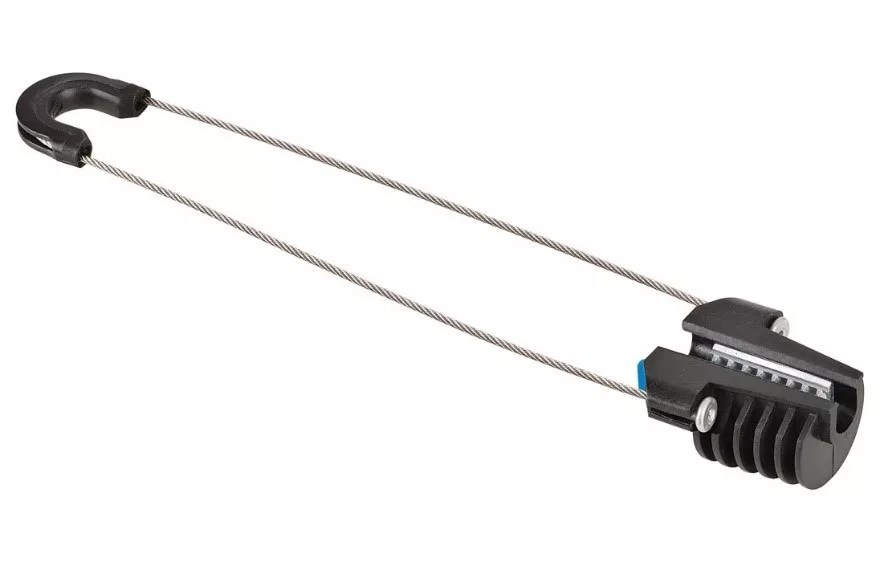

Рис. 9. Зажим анкерный PA-05

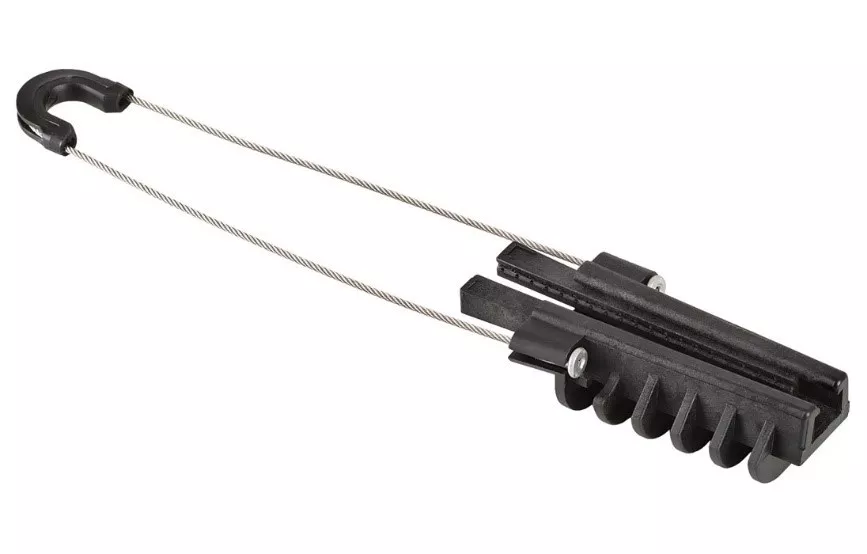

Рис. 10. Зажим натяжной PA-37

Поддерживающие зажимы

Данные зажимы, как и натяжные, фиксируют кабель за его выносной силовой элемент -трос либо стеклопластиковый стержень.

Важной особенностью можно выделить из всей линейки поддерживающих зажимов, зажим — SMS T (рис. 11), он позволяет использовать его для всех участков кабельной трассы с практически любыми углами ее поворота.

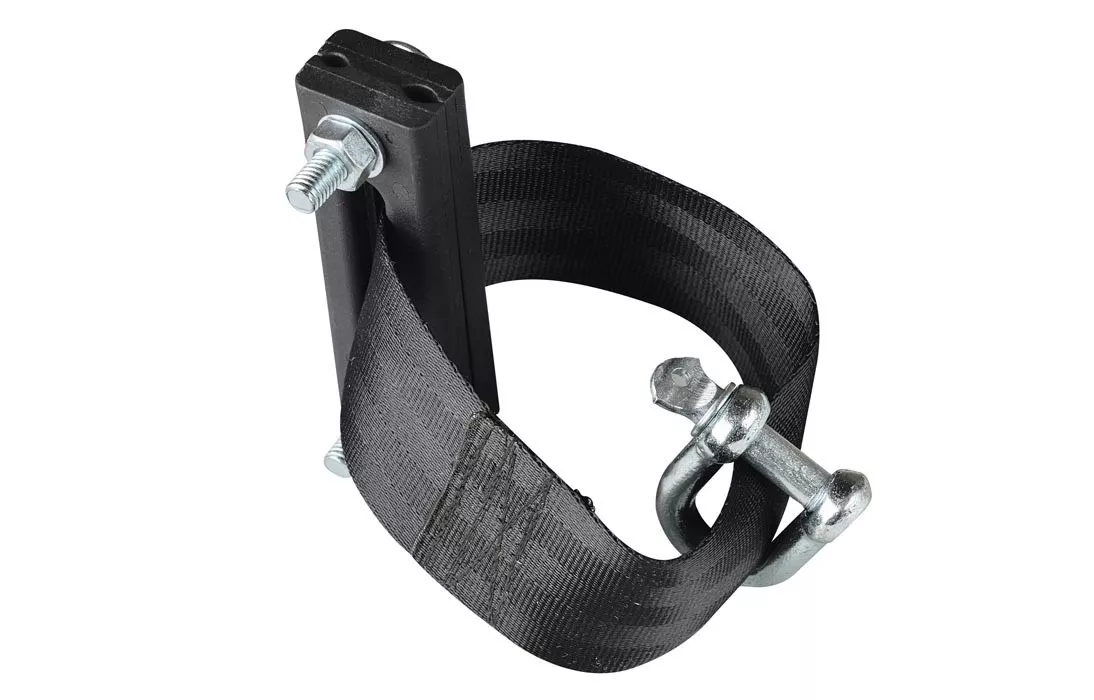

Рис. 11. SMS T Зажим поддерживающий для 8-образных кабелей, 4-10мм, 1кН

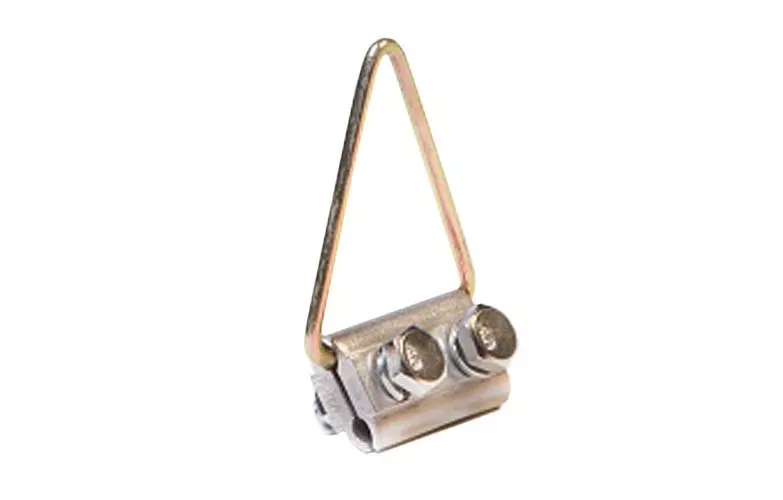

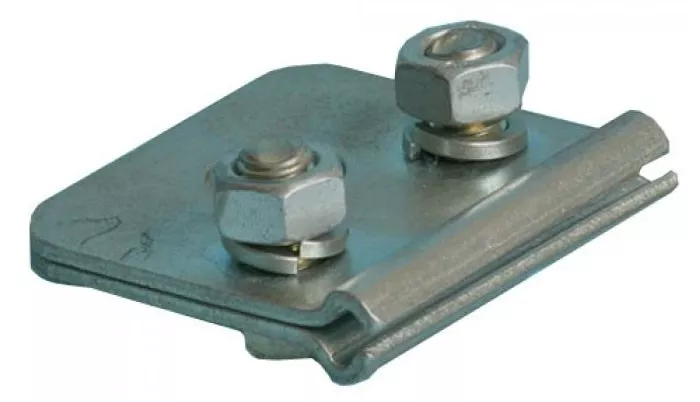

Зажим поддерживающий ППО-6,5/8-06 (рис. 12) и ППО 8/4-8 (рис. 13) комплектуются двумя болтами, гайками и шайбами для монтажа.

Рис. 12. Зажим поддерживающий ППО 8/4-8

Рис. 13. Зажим поддерживающий ППО-6,5/8-06



Зажимы для круглого и плоского дроп кабеля

Для плоского оптического кабеля существуют металлические, гибридные и полностью пластиковые зажимы. Конструкция таких зажимов довольно проста, дроп кабель зажимается между двух элементов и крепко в них удерживается на растяжение. Если потянуть такой кабель в обратную сторону, то такой зажим легко снимается.

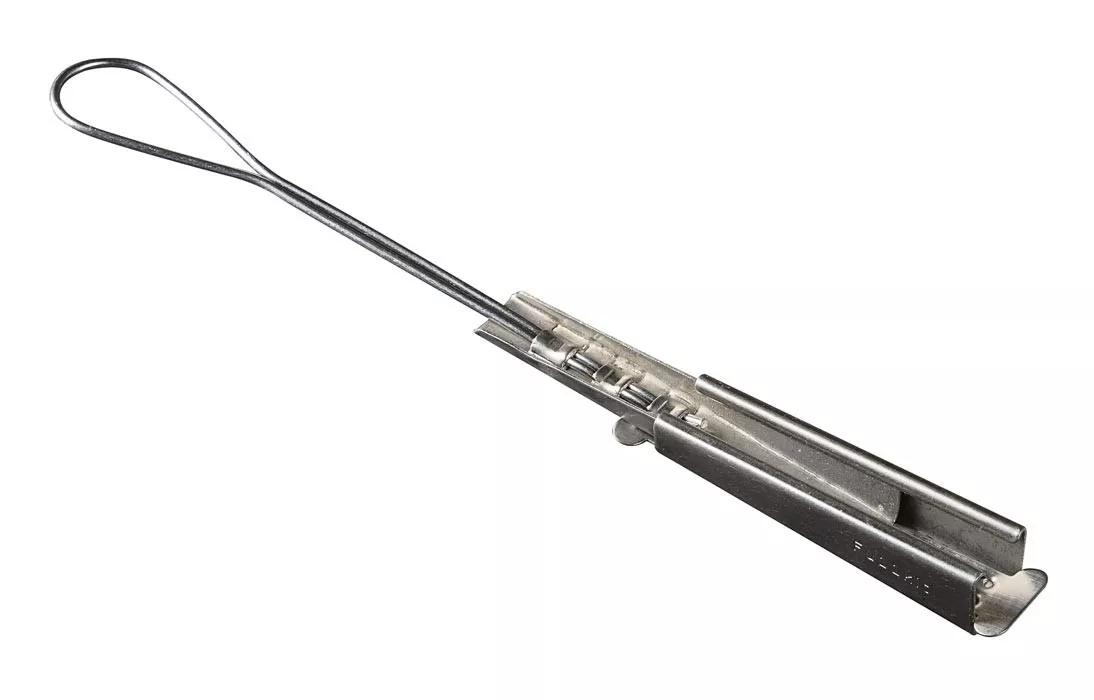

Натяжной зажим ODWAC 22 (рис. 14) полностью металлический, предназначен для подвески плоского ОК. Прижимной элемент — перфорированная вставка «терка», которая прокладывается между кабелем и клином, тут нужно быть очень осторожным в выборе, если внешняя оболочка подвешиваемого кабеля слишком тонкая, зажим может сдавить и повредить оптическое волокно внутри.

Рис. 14. Натяжной зажим ODWAC-22

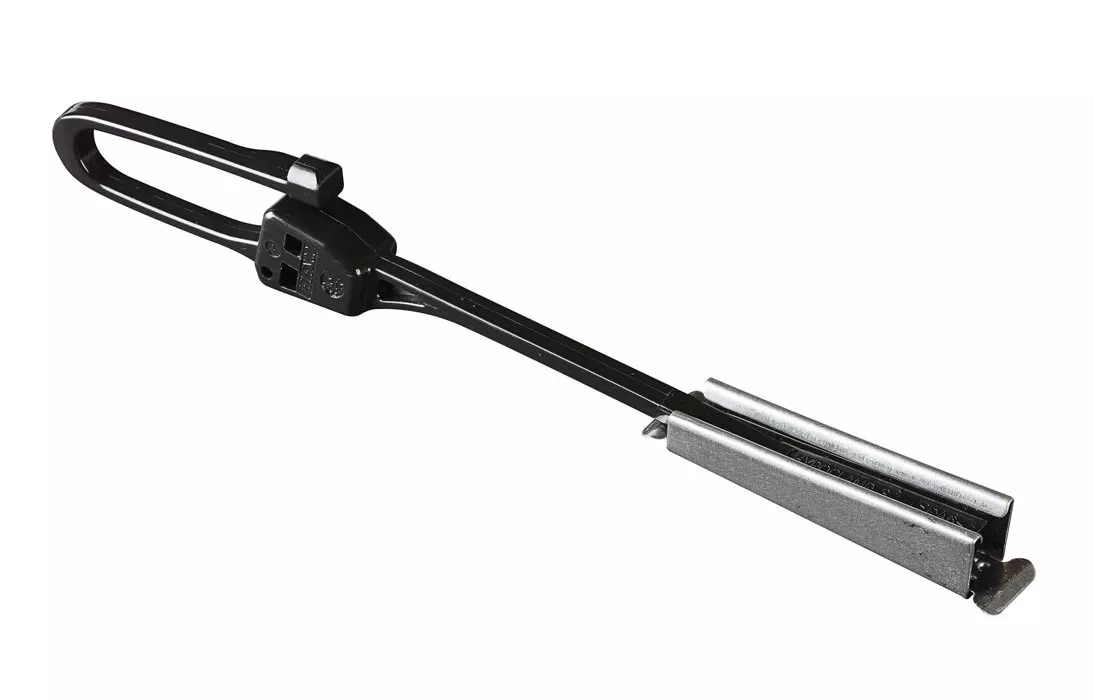

Натяжной зажим ODWAC-HY (рис. 15) является гибридным, металлический корпус, металлическая прокладка «терка» и цельный пластиковый клин с крюком для зажима, имеет размыкаемую петлю.

Рис. 15. Натяжной зажим ODWAC-HY

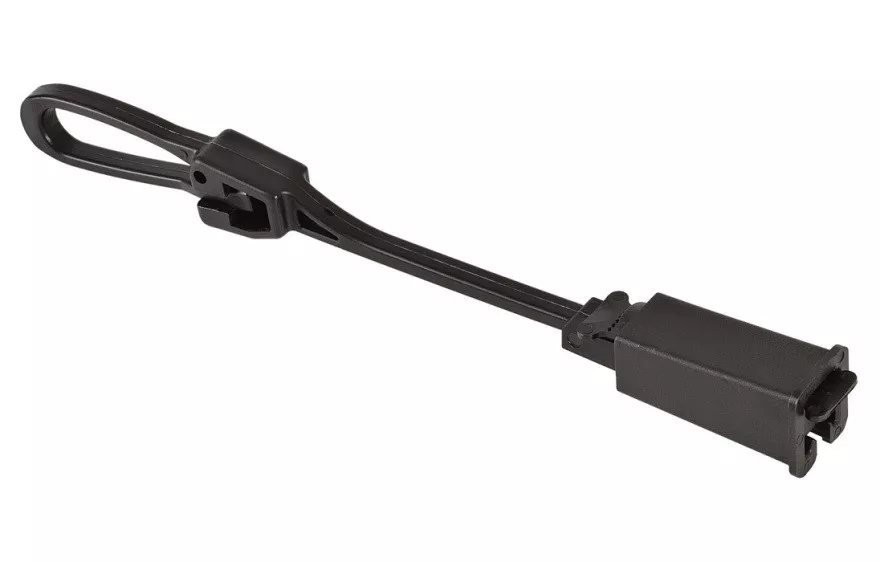

Натяжной зажим пластиковый ODWAC-22 P (рис. 16), полностью состоит из пластика, в том числе и «терка» и имеет в свой конструкции размыкаемую петлю. Главная особенность двух последних зажимов — размыкаемая петля позволяет монтировать зажим без дополнительных элементов. В подборе зажима под плоский дроп, в первую очередь необходимо отталкивается от габаритных размеров подвешиваемого кабеля, так как зажим происходит за широкую его часть.

Рис. 16. Натяжной зажим пластиковый ODWAC-22 P

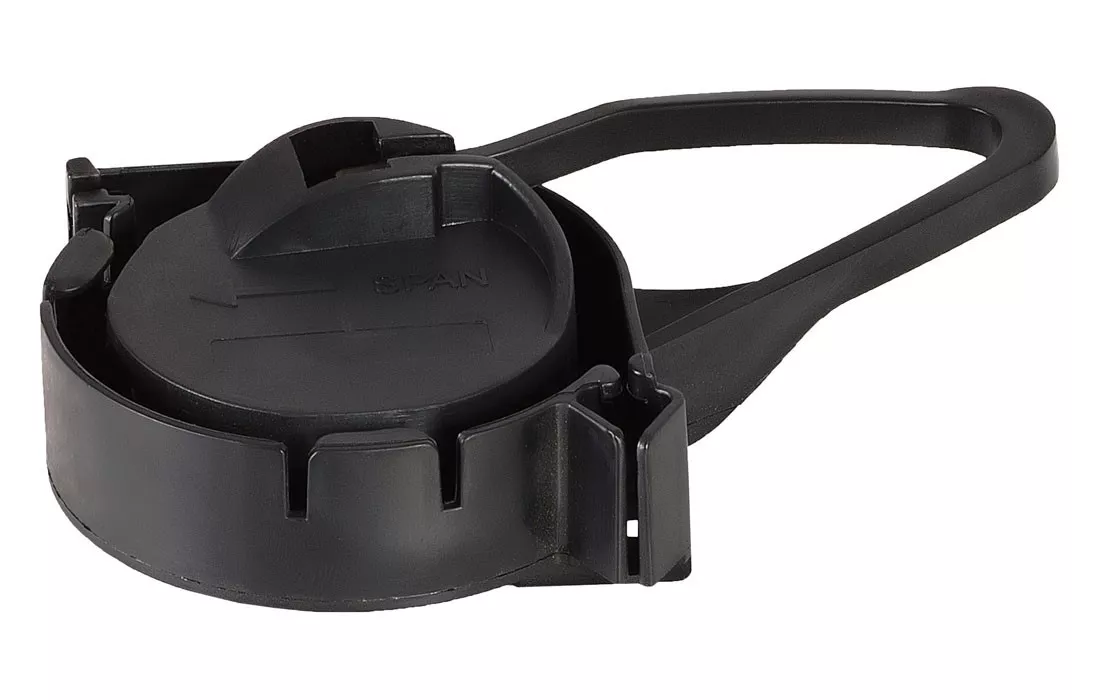

Для круглого дроп кабеля, натяжные зажимы аналогичны клиновым зажимам для всех остальных кабелей, кроме натяжного ACC (рис. 17) — он полностью выполнен из УФ прочного полиамида. Зажим состоит из округлого тела (за форму его называют «улитка») и открытой петли-душки, которая надёжно вставляется в зажимное тело и тем самым удерживает сам зажим с кабелем на узле крепления. Диаметр подвешиваемого оптического кабеля должен быть от 2-6 мм.

Рис. 17. Зажим натяжной ACC

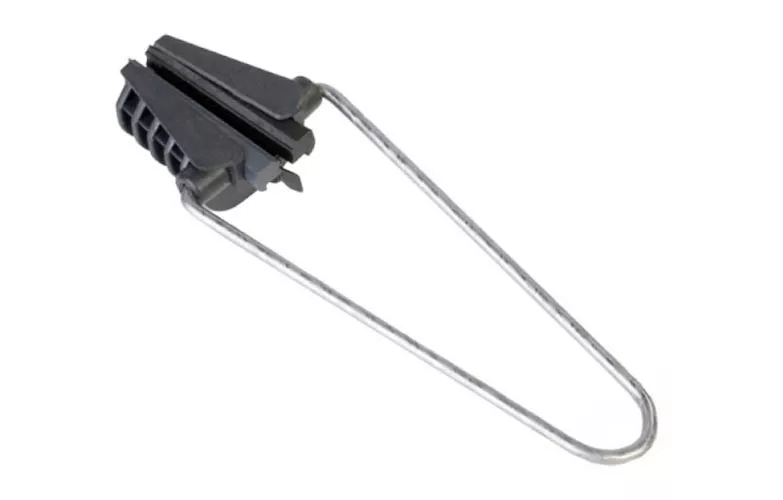

Натяжной зажим Н3 (рис. 18), представляет из себя пластиковый корпус с двумя полимерными клиньями и стальной оцинкованной петли, позволяющий удержать самонесущих оптических кабелей круглого сечения диаметром от 5 до 7 мм.

Рис. 18. Натяжной зажим Н3



Узлы крепления для зажимов

Предназначены для крепления натяжных и поддерживающих зажимов на стойках типа СВ, на опорах круглого и многогранного сечения, решетчатых опорах, прочих опорах, на стенах зданий и сооружений.

Узлы крепления для стоек типа СВ

Группа узлов крепления на прямоугольные опоры типа «СВ» больше применима для опор в городской черте. Для таких опор были разработаны три основные конструкции арматуры. Они все представляют из себя два уголка (траверса и упор) скрепленных между собой шпилькой с гайками и имеющий один-два крюка, либо усиленные отверстия.

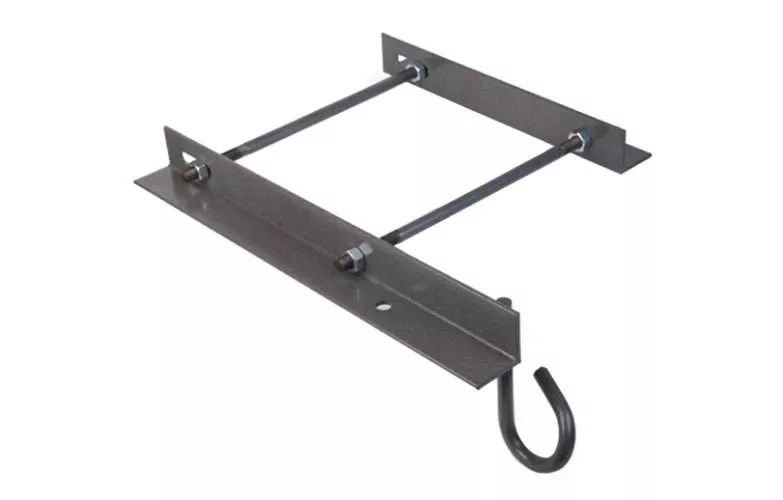

Узел крепления УКП-К (рис. 19) с одним крюком, предназначен для натяжного и поддерживающего крепления зажимов для самонесущего кабеля.

Рис. 19. Узел крепления УКП-К (245х270)

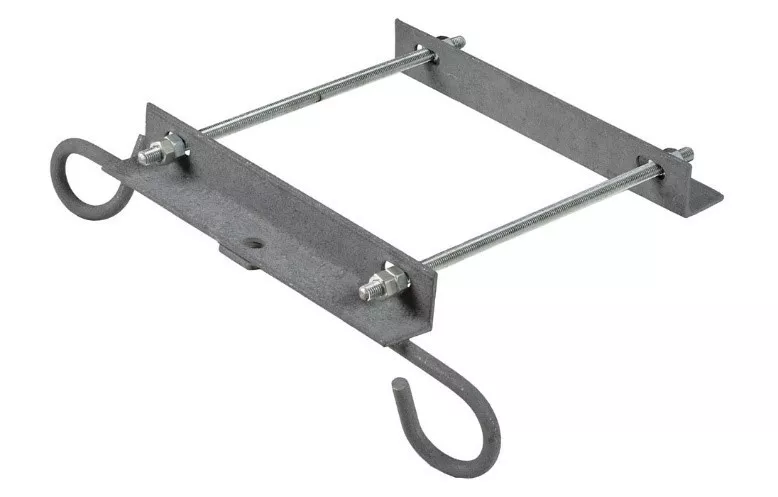

Узел крепления натяжной УН.П (рис. 20) по конструкции похож на предыдущий узел, но позволяет не только закрепить на себе два зажима (имеет два крюка) но и усиленное отверстие на уголках (траверс и упор) для натяжного крепления.

Рис. 20. Узел крепления натяжной УН.П (245х270)

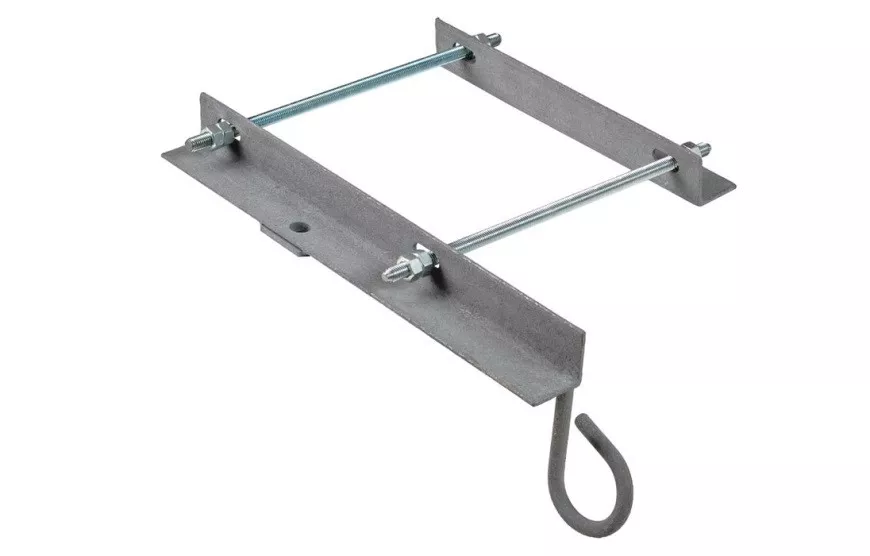

Узел крепления универсальный УКНП-К (рис. 21) по конструкции похож на УКП-К, но имеет к тому же, усиленное отверстие в уголках (траверс и упор) для натяжного крепления.

Рис. 21. Узел крепления универсальный УКНП-К

Узлы крепления выдерживают максимальную горизонтальную рабочую нагрузка за крюки — 5 кН, за отверстия – 15 кН, а вертикальную – 3кН. Все узлы крепления для стоек типа СВ имеют в своем наименовании размеры в миллиметрах, соответственно сам узел подбирается под габариты стоек типа СВ. Все узлы крепления имеют защитное цинковое покрытие.

Узлы крепления для опор круглого и многогранного сечения

На опорах ЛЭП, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений используются узлы крепления УК-Н, УК-П и так далее, которые монтируются на опоры с помощью монтажной ленты (одной или двух, в зависимости от требуемой нагрузки) и замка для ленты монтажной (скрепы) – специальными монтажными клещами. Каждый узел такого крепления имеет максимальную рабочую нагрузку от 1,5 до 15 кН.

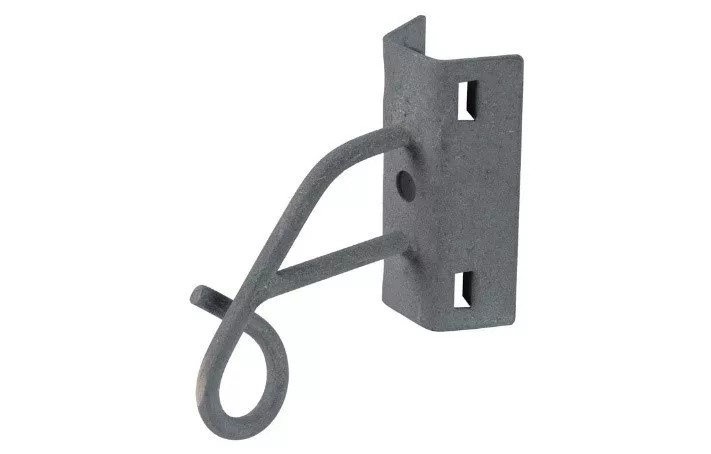

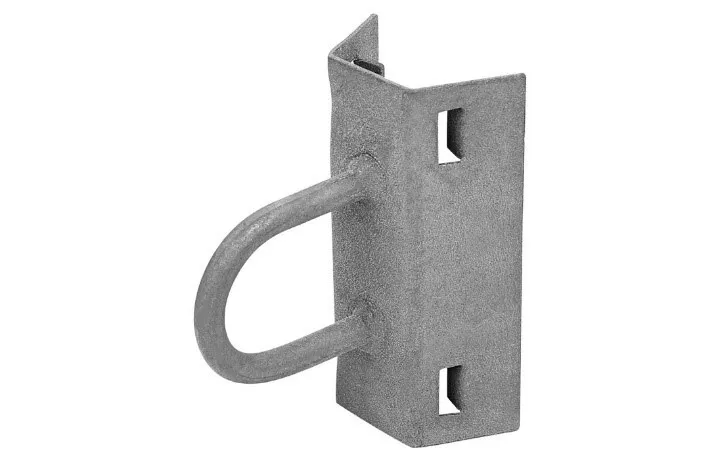

Различают два вида таких узлов креплений УК-Н (узел крепления натяжной, рис. 22) для натяжных зажимов, УК-П (узел крепления поддерживающий, рис. 23) с крюком, соответственно для поддерживающих зажимов. Для опор диаметром от 300 мм и более, единственно правильным решением будет использование специальных хомутов — натяжного либо поддерживающего исполнения. При монтаже на такие опоры монтажных лент, со временем такая лента вытянется и сползёт под собственным весом и весом подвешиваемого кабеля, даже если в момент монтажа были соблюдены все требования.

Рис. 22. Узел крепления натяжной УК-Н-01 сварной ССД

Рис. 23. Узел крепления поддерживающий УК-П-02 сварной ССД

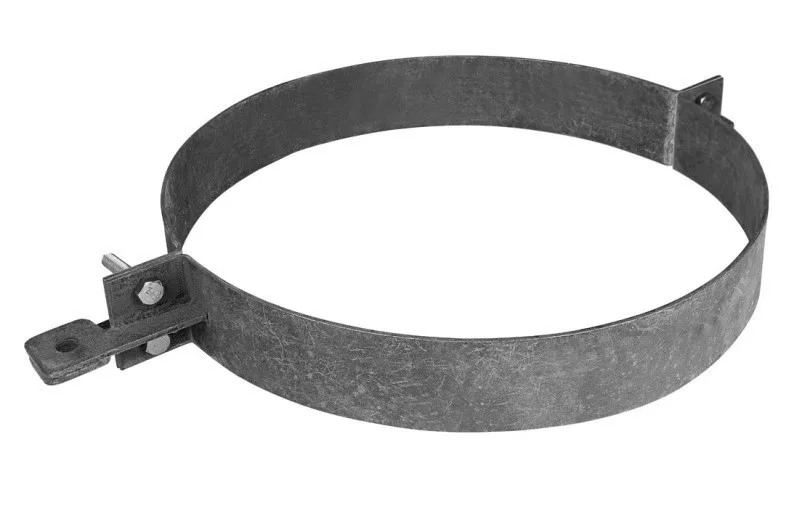

Хомуты натяжные ХП (рис. 24) и поддерживающие ХП (рис. 25) выпускаются от 300 до 800мм с шагом в 50мм, если хомут не подходит под диаметр опоры, на которую устанавливается, то допускается использовать хомут ±25 мм от диаметра опоры. Для ХН (300-800мм) разрушающая нагрузка составляет до 40 кН, для ХП (300-800мм) до 20 кН. Возможно изготовление узлов крепления к опорам диаметром от 300 до 800 мм с шагом 50 мм. Все узлы крепления имеют защитное цинковое покрытие.

Рис. 24. Узел крепления натяжной ХН-300 ССД

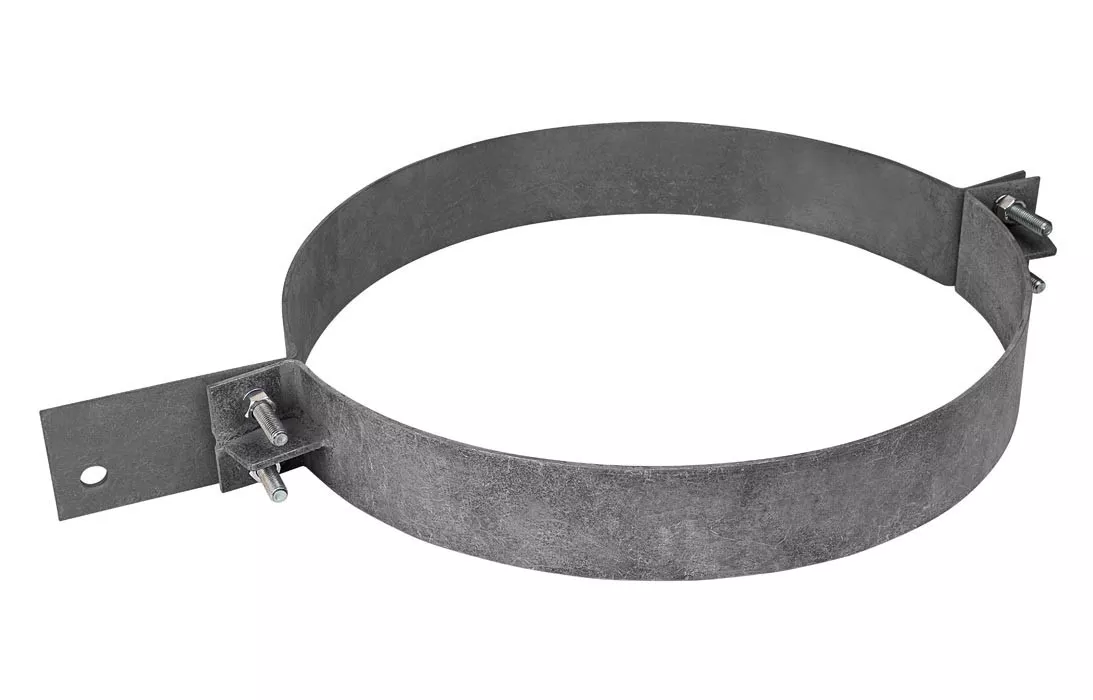

Рис. 25. Узел крепления поддерживающий ХП-300 ССД

Монтаж узлов крепления на круглые опоры

Для установки креплений на круглые опоры, элементы зданий и сооружений используется специальный инструмент — монтажные (натяжные) клещи (рис. 26). Они позволяют быстро и качественно выполнить работы по сбору надежного узла крепления из монтажной ленты и замка для этой ленты (скрепы). Клещи имеют винтовой механизм который без особого труда позволяет установить монтажную ленту (толщиной до 1 мм) и исключает ослабление ленты перед ее обрезкой клещами и дальнейшей фиксацией скрепой.

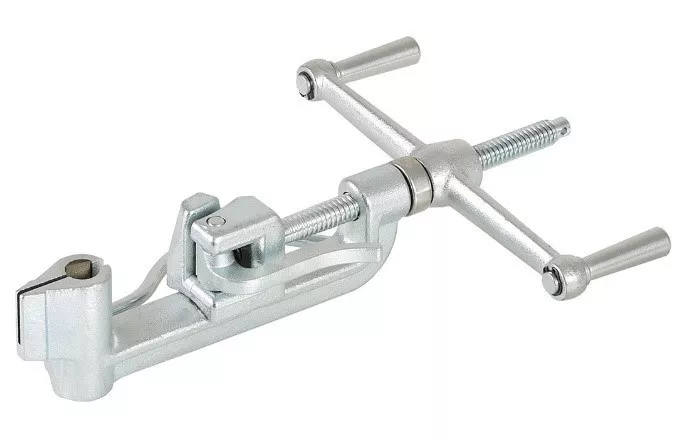

Рис. 26. Клещи натяжные для хомутов (MBT-003)

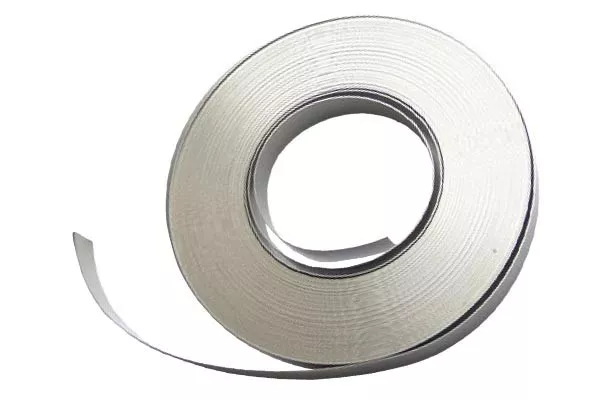

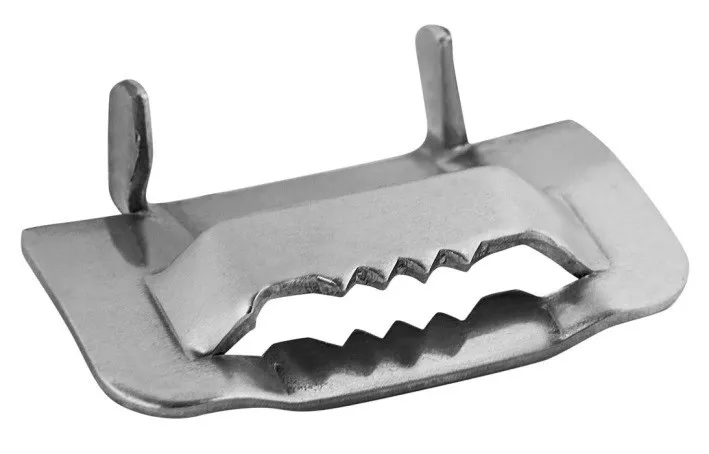

Лента монтажная (рис. 27) поставляется в бухтах от 25 до 50 метров, и имеет толщину от 0,7 до 0,8 мм и ширину 20 мм. Замок (скрепа, рис. 28) для монтажной ленты находится в упаковках от 30 до 100 штук. Как вариант, имеется собранный узел крепления — хомут ленточный (лента и скрепа), длина такой ленты от 1 до 3 метров.

Рис. 27. Лента монтажная 0,8х20мм L=25 м ССД

Рис. 28. Замок (скрепа) для ленты монтажной ССД

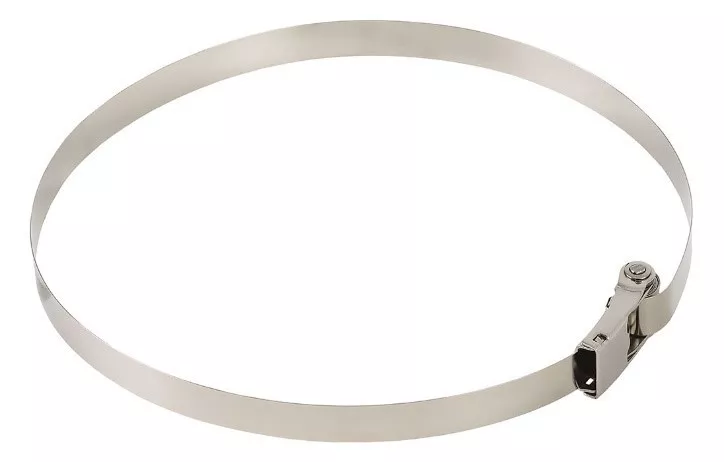

И совсем новое устройство — стяжка из нержавеющей стали (рис. 29) позволяет произвести установку такого хомута за счет храпового механизма «от руки», без использования дополнительного инструмента – монтажных клещей, длина такого хомута — 1200 мм а максимальное натяжение 4кН.

Рис. 29. Стяжка из нерж. стали 0,4-20-1200 (C201)

Узлы крепления для решетчатых опор

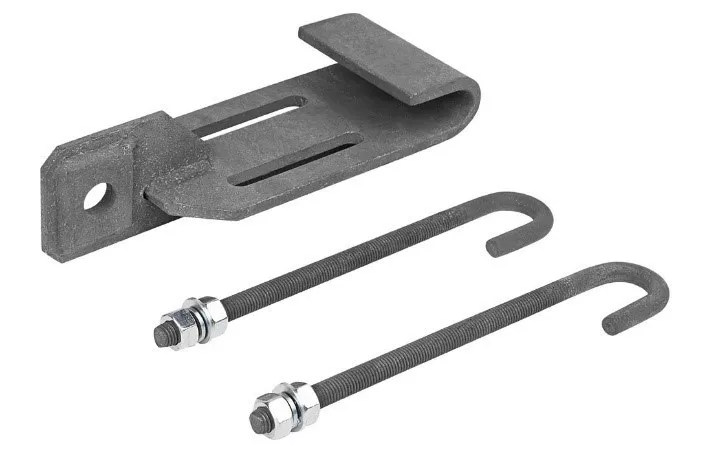

Такие узлы крепления (рис. 30, 31, 32) предназначены для натяжного и поддерживающего крепления (подвес самонесущего оптического кабеля) к металлическим решетчатым опорам высоковольтных линий или к другим несущим конструкциям, имеющим в своем составе угловые элементы. Каждый такой узел индивидуально подбирается под конструкцию решетчатой опоры и под размер углового элемента, имеет свой рабочий диапазон в миллиметрах (от 63 до 125мм и от 140 до 200мм). В наименовании изделия указывается его функционал: Н – узел натяжной, П – узел поддерживающий, У – узел универсальный.

Максимальная рабочая нагрузка узлов до 70 кН, все узлы имеют защитное цинковое покрытие и сопоставимость с семи тонным рядом. При проектировании ВЛ нужно учитывать, что самонесущий оптический кабель в процессе своей эксплуатации может соударяться и контактировать с телом опоры и это может привести к его повреждению, поэтому стоит подойти к выбору узла крепления под решетчатую опору более ответственно.

Рис. 30. Узел крепления универсальный УКУ ССД

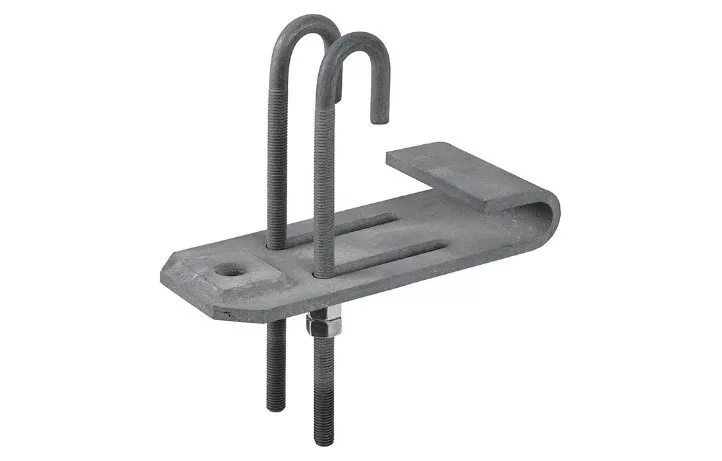

Рис. 31. Узел крепления УТП-1 ССД

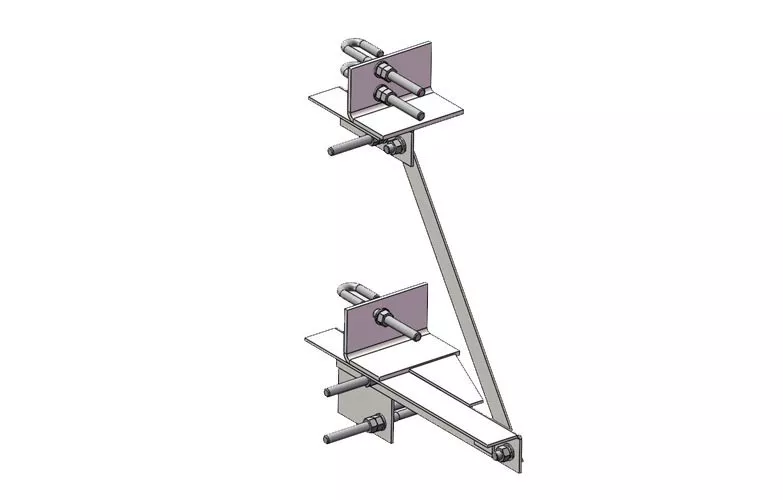

Рис. 32. Узел крепления УКПУ-01 (левый) ССД

Прочие типы опор, стены зданий и сооружений

Узлы крепления предназначены для крепления натяжных или поддерживающих зажимов на фасаде зданий и других конструкций из дерева, бетона, металла и кирпича. Также в наименовании изделия указывается его функционал: Н – узел натяжной, П – узел поддерживающий, У – узел универсальный, выбор таких узлов креплений индивидуален для каждого технического решения.



Сцепная арматура

Скобы, серьги, звенья, ушки коромысла, узлы КГП

Сцепная арматура подбирается под конкретное техническое решение и подразделяется на:

  • Регулируемые промежуточные звенья. В свою очередь бывают:

С плавной регулировкой длины (талрепы различных конструкций);

Со ступенчатой регулировкой длины.

  • Нерегулируемые промежуточные звенья. В свою очередь бывают:

Промежуточные звенья прямые. Служат для удлинения изолирующих подвесок;

Промежуточные звенья вывернутые. Служат для изменения оси шарнирности элементов подвески.

  • Промежуточные звенья переходные. Служат для стыковки элементов подвески с разными размерами.

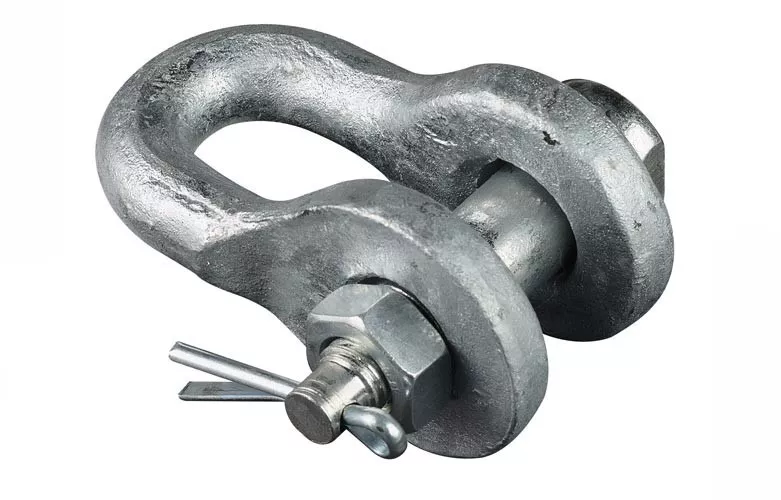

  • Скобы (рис. 33). Предназначены для придания сцепке шарнирности.

Рис. 33. Скоба СК-7-1а

  • Монтажные звенья. Нужны для удобства монтажа (крепления натяжного устройства).

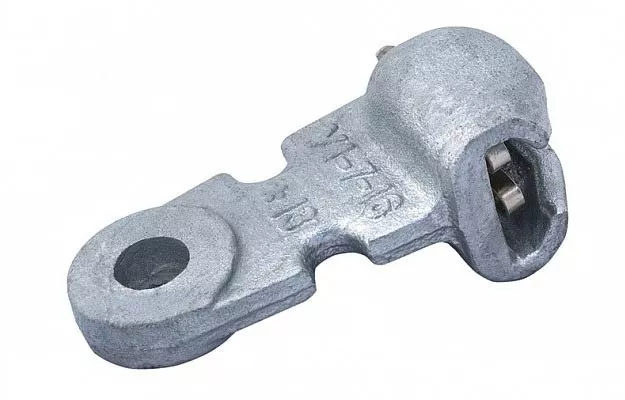

  • Ушки. (рис. 34). Для перехода от изолятора к линейной арматуре (коушу).

Рис. 34. Ушко У1-7-16

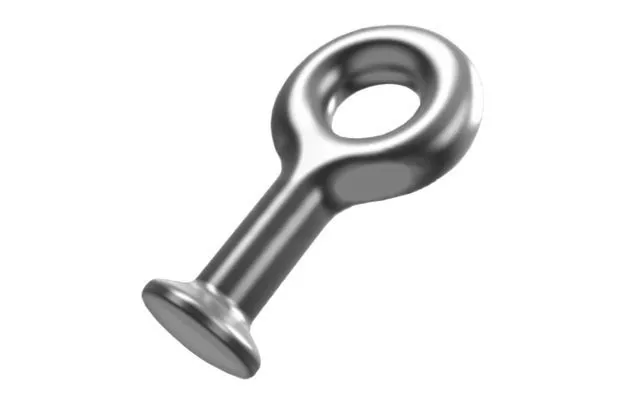

  • Серьги (рис. 35). Для перехода от линейной арматуры к изолятору.

Рис. 35. Серьга СР-7-16

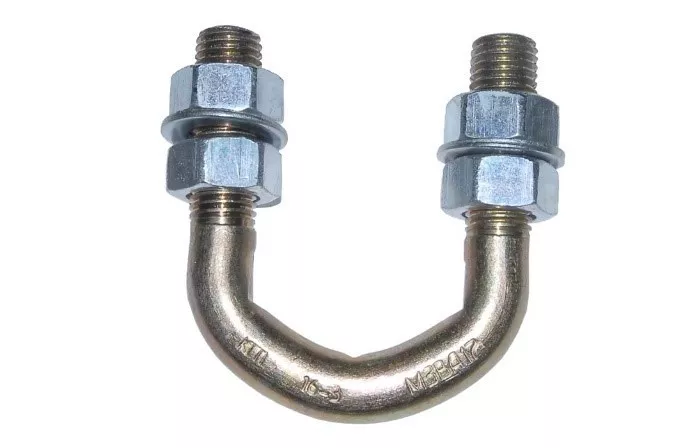

  • Узлы КГП (рис. 36). Для крепления с подвижностью в двух взаимно перпендикулярных плоскостях поддерживающих подвесок проводов и креплений молниезащитного троса к металлическим траверсам опор.

Рис. 36. Узел крепления КГП-16-3



Защитная арматура

Гасители вибрации серии ГВ

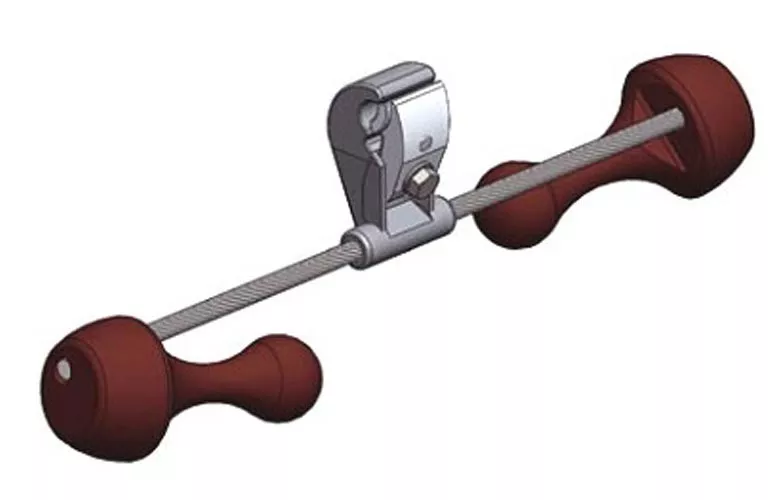

Гасители вибрации ГВ (рис. 37) доказали свою надежность в самых суровых условиях работы, предназначены для защиты от чрезмерных механических нагрузок, вызванных ветром, неизолированных проводов и молниезащитных тросов воздушных линий электропередачи, а также самонесущих кабелей типа ОКСН, оптического кабеля встроенного в грозотрос (ОКГТ) подвешиваемых на опорах ВЛ. В месте установки гасителя вибрации, монтируется протектор, который позволяет снизить изгибные деформации на кабеле за счет увеличения его изгибной жесткости.

Рис. 37. Гаситель вибрации ГВ-3222-02М

Для задач по проектированию ВОЛС на ВЛ с ОКСН, ОКГТ, нами были разработаны конфигураторы решений — онлайн программы которые позволяют за несколько шагов  правильно и безошибочно подобрать связку: кабель и арматура, доступны по ссылке: https://vols.expert/configurator/.



Равиль Волков,

технический эксперт, преподаватель ВОЛС.Эксперт

30 апреля 2020
